A diferencia de las uniones en T, una unión lateral o junta de anillo lateral permite la comunicación entre una sección de tubo de vidrio que se encuentra en el interior de otra sección con el exterior, como por ejemplo en un condensador de espiral para hacer circular el líquido de refrigeración en su interior.
Juntas de anillo lateral
Las juntas de anillo lateral son útiles para la elaboración de condensadores, ya que permite conducir el liquido refrigerante a la chaqueta de condensación.

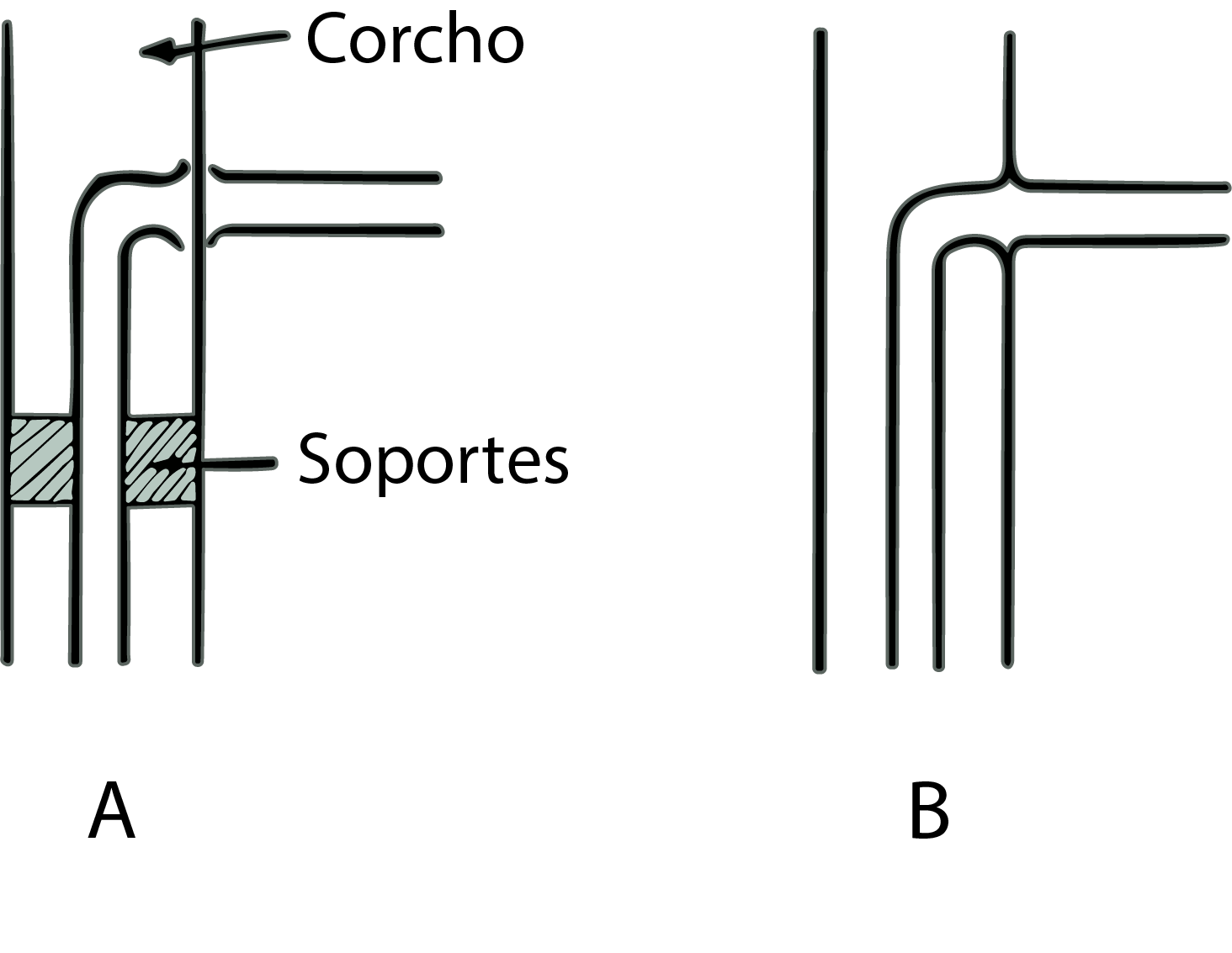

Un sello frecuentemente utilizado es aquel en el que se saca un pequeño tubo a través de la pared lateral de un tubo más grande (Figura 1). Primero se prepara el tubo interno haciendo una curva en ángulo recto y cortándolo a la longitud adecuada para que encaje contra el tubo exterior cuando se sostiene en posición (Figura 1A).
El montaje debe permitir al vidriero soplar en ambos tubos al mismo tiempo o solo en el tubo pequeño. Para hacer el sello, se calienta la zona del tubo exterior en el punto donde hace contacto con el tubo interior hasta que el vidrio se funde lo suficiente para formar un sello. Durante este calentamiento, se sujeta el tubo de soplado para que se aplique presión simultáneamente en ambos tubos.
Después de obtener un buen sellado en la unión de los tubos interno y externo, se sujeta el tubo de soplado solo al tubo interno, se recalienta el sello y se sopla para formar una pequeña bombilla que, a su vez, se recalienta y se sopla para formar una bombilla de paredes delgadas. Después de raspar el exceso de vidrio y pulir la apertura con fuego, se agrega el brazo lateral como en la fabricación de un sello en T.
El tubo grande debe ser calentado en una llama de Bunsen periódicamente para evitar que se agriete durante la construcción y debe ser completamente recocido inmediatamente después de completar el sello. El soporte de amianto se puede quitar mojándolo y golpeando suavemente pero firmemente el vidrio sobre un paño en el banco de soplado. Si el aparato terminado tiene un brazo lateral, la eliminación del amianto se simplifica, ya que se puede usar aire o agua para quitarlo.
