5. Quemadores y mecheros

Tiempo de lectura estimado: 5 minutos

Para trabajar el vidrio es necesario calentarlo para darle la forma y el tamaño adecuados. A continuación, se mencionarán los quemadores y mecheros más usados en el soplado de vidrio científico.

Quemadores y llamas de soplado de vidrio

El tamaño, la variedad y la complejidad de los quemadores están regulados por el tipo de vidrio que se va a trabajar, así como por el tamaño y la complejidad del soplado de vidrio que se va a intentar. En la tabla I se indican las temperaturas de las diferentes llamas.

Mechero Bunsen

El mechero Bunsen es el más común en los laboratorios. Para el soplado de vidrio simple con vidrio blando, este quemador es bastante satisfactorio. Para los sopladores de vidrio que trabajan con vidrio Pyrex, un mechero Bunsen se utiliza principalmente para precalentar el vidrio en la preparación para el sellado de vidrio real y para mantener el vidrio caliente mientras el trabajo está en curso. Un mechero Bunsen también se utiliza en muchos bancos de soplado de vidrio como luz piloto cuando otros quemadores se apagan.

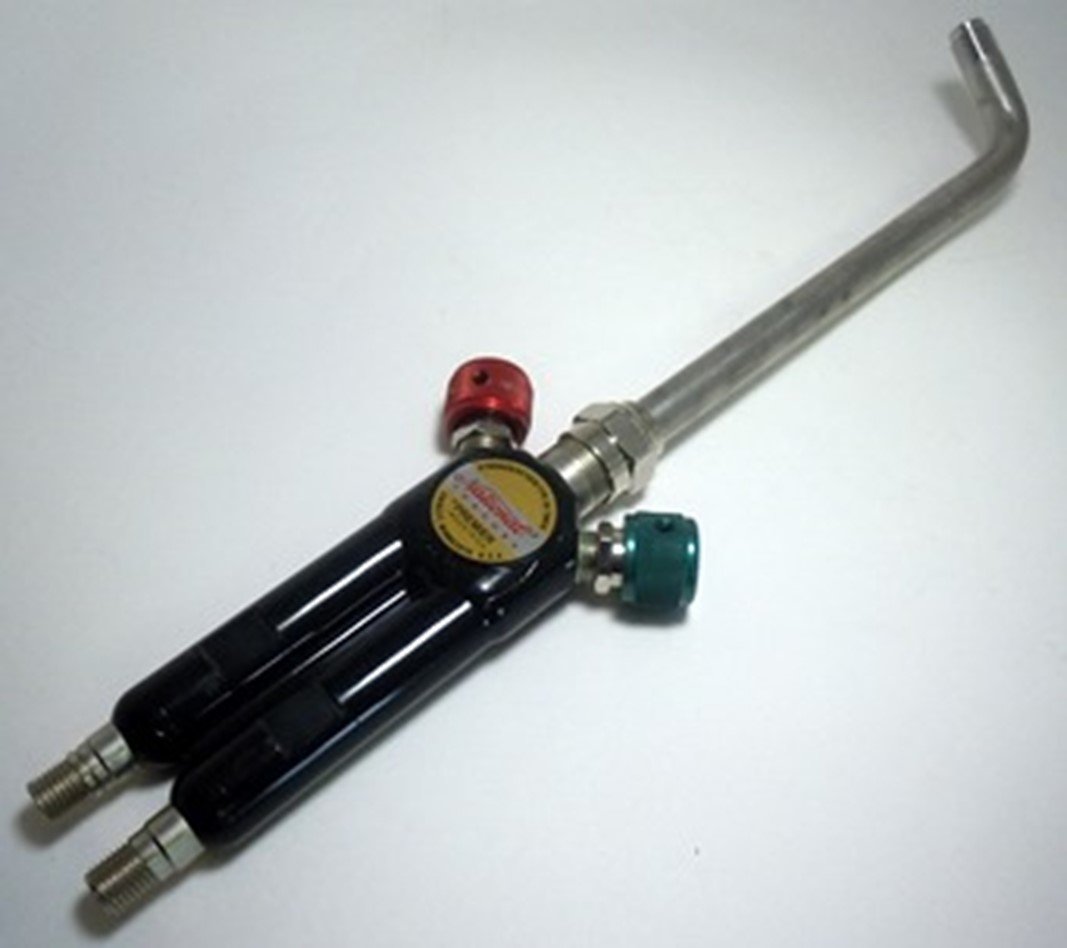

Antorcha de mano

Para los trabajos pequeños y para los trabajos en equipos de vacío construidos en el lugar, un soplete manual es inestimable. Estos sopletes están equipados con una punta de oxígeno y dos puntas de gas-aire que pueden utilizarse para el recocido de pequeñas piezas de vidrio. Existe un juego completo de puntas de oxígeno de tamaño 0 a tamaño 5. Algunos sopladores de vidrio prefieren tener dos sopletes de mano conectados a sus bancos de forma permanente, uno para una llama de oxígeno-gas y el otro como quemador de recocido de aire-gas.

Soplete de búfalo

Este soplete manual es como un soplete conocido por algunos sopladores de vidrio como soplete dental. Es para usar con oxígeno y gas y es especialmente útil si un soplete se va a usar tanto para soplar vidrio como para el recocido.

Cuando este soplete se sostiene en la mano, una ligera presión cambiará la llama de una punta afilada de oxígeno a una llama de cepillo de tamaño completo. Se proporciona una tuerca reguladora para que la llama pueda cambiarse de una variedad a otra y viceversa sin reajustar las válvulas de gas y oxígeno.

Soplete de soldadura Victor

El peso ligero y la punta delgada de este soplete lo hacen especialmente útil cuando se realiza el soplado de vidrio en lugares estrechos o concurridos. Viene con puntas intercambiables que van de 0 a 3.

Quemador de recocido Litton

Este tipo de quemadores grandes se emplean para realizar recocido de piezas en el banco de trabajo. Dispone de múltiples quemadores para múltiples llamas para un calentamiento uniforme.

Quemador de una sola punta

Estos quemadores están diseñados para trabajar con tubos de vidrio pequeños y para su uso en lugares donde se desea una llama caliente y aguda. El gas y el oxígeno se mezclan en la punta del quemador, eliminando el premezclador utilizado con los fuegos cruzados de varias puntas. Estos quemadores de una sola punta pueden utilizarse en pares como fuegos cruzados o individualmente, según lo requiera la ocasión.

Premezclador para quemador de gas-oxígeno

Los quemadores que no tienen cámara de mezcla en el quemador requieren un premezclador. El gas y el oxígeno se mezclan a fondo antes de entrar en el quemador, como es necesario tanto para los fuegos cruzados de puntas múltiples como para el quemador de cinta que se describe a continuación. Como precaución contra el contrafuego de los quemadores y como medida de seguridad, se debe insertar una «T» en la línea, como se muestra en la Figura 10B. Cuando se produce el contrafuego, el corcho sale de la «T» y no se produce ningún daño.

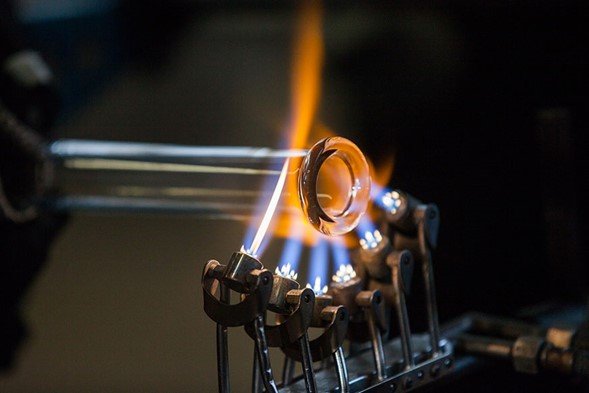

Quemador cruzado de múltiples puntas

Para tubos Pyrex de hasta 65 a 75 mm. O.D., los quemadores cruzados de múltiples puntas son satisfactorios. La llave de paso permite un ajuste fácil y preciso de cada quemador para producir una llama idéntica de cada uno. Doblando el tubo de cobre que forma las puntas, la llama de cada quemador puede enfocarse de manera que el punto caliente de la llama esté a la distancia deseada del quemador.

Para tubos de mayor tamaño, se puede fabricar el quemador múltiple de nueve puntas. Estos quemadores específicos no están disponibles comercialmente, pero se pueden obtener sustitutos satisfactorios.

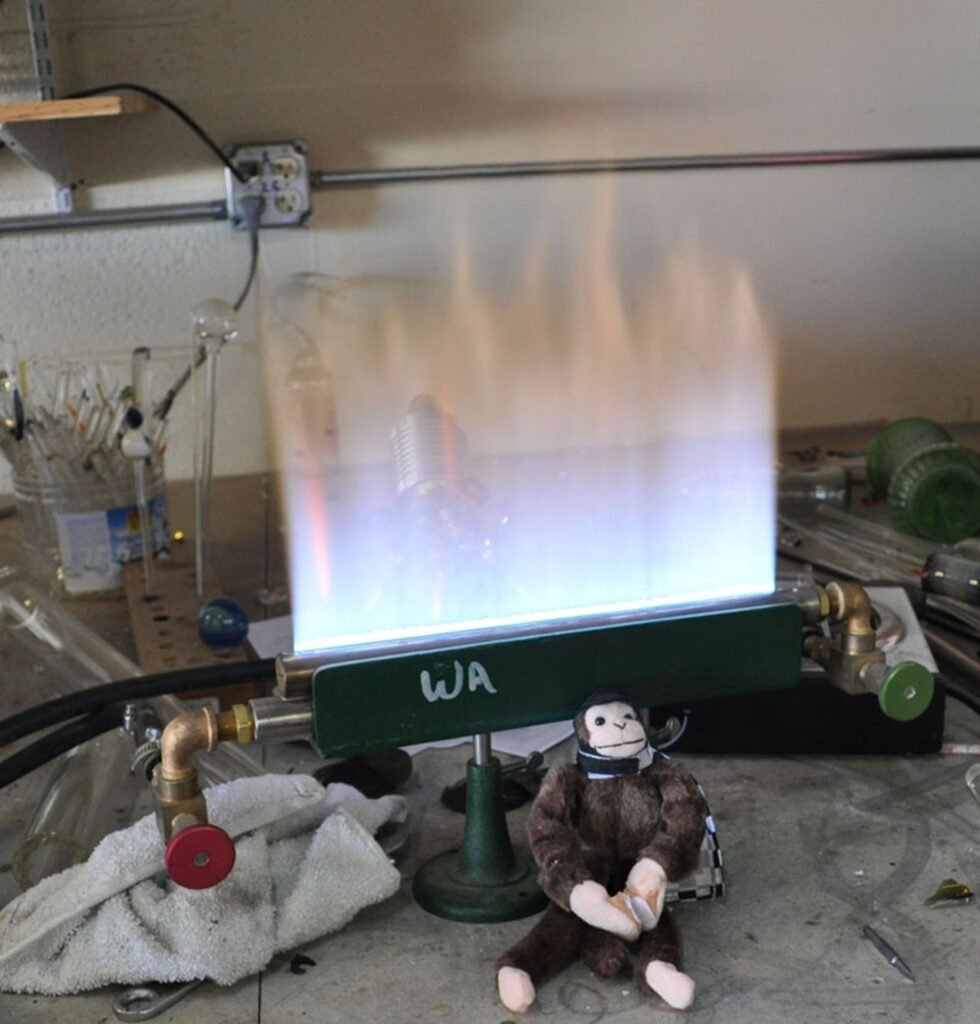

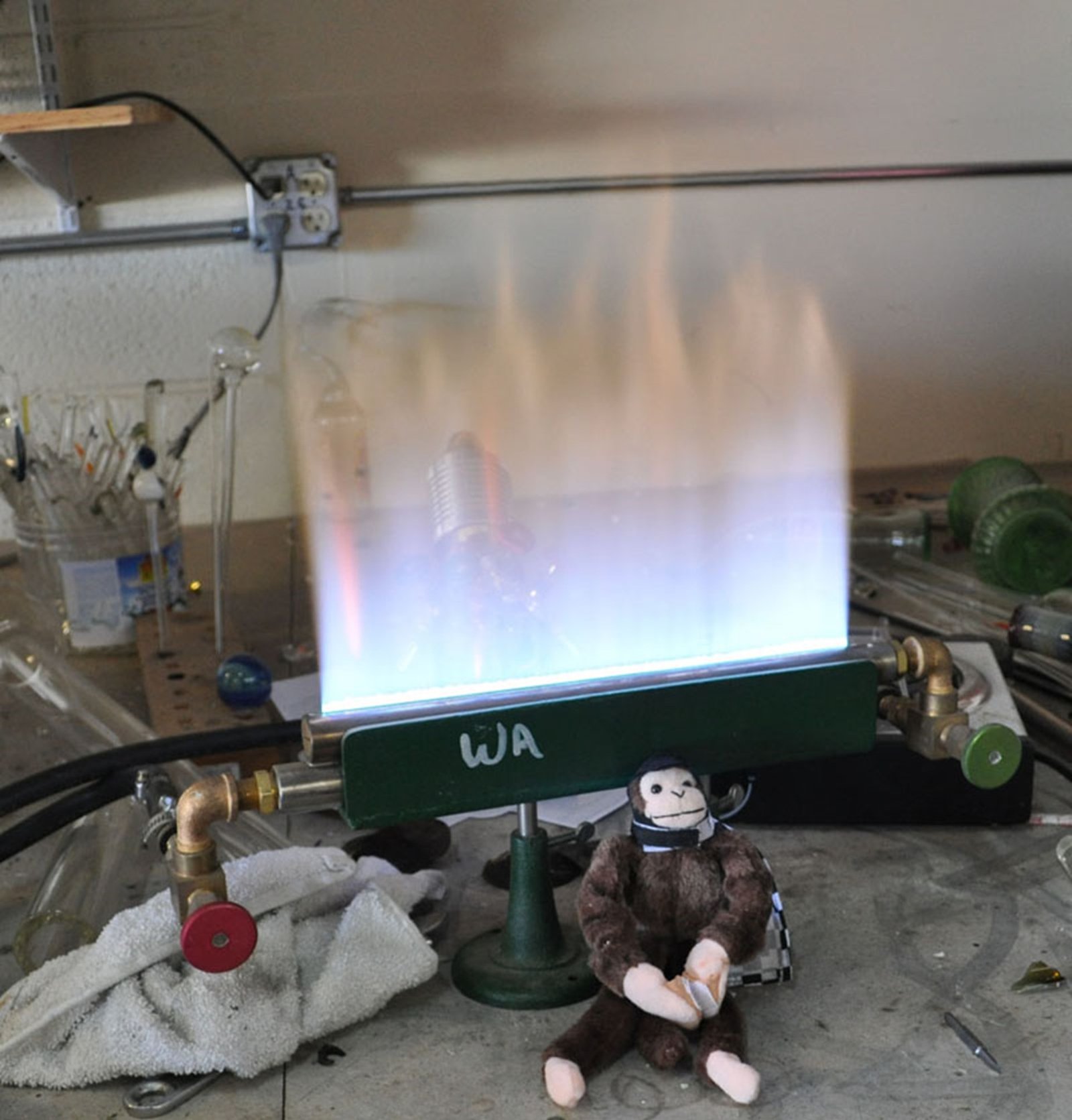

Quemador de cinta

Para calentar grandes secciones de tubo, como es necesario cuando se hacen curvas en ángulo recto o en U. La mayoría de las bobinas de vidrio se enrollan calentando sobre este quemador. Estos quemadores deben utilizarse con el mismo premezclador requerido para los fuegos cruzados de puntas múltiples.

Quemador de cinta
