Soplado de vidrio

25. Soplado de trampas Kjeldahl y manómetros

Tiempo de lectura estimado: 4 minutos

Las llamadas trampas Kjeldahl y los manómetros son aparatos de vidrio complejos y en el cual se puede practicar múltiples técnicas de soplado de vidrio.

Trampas Kjeldahl

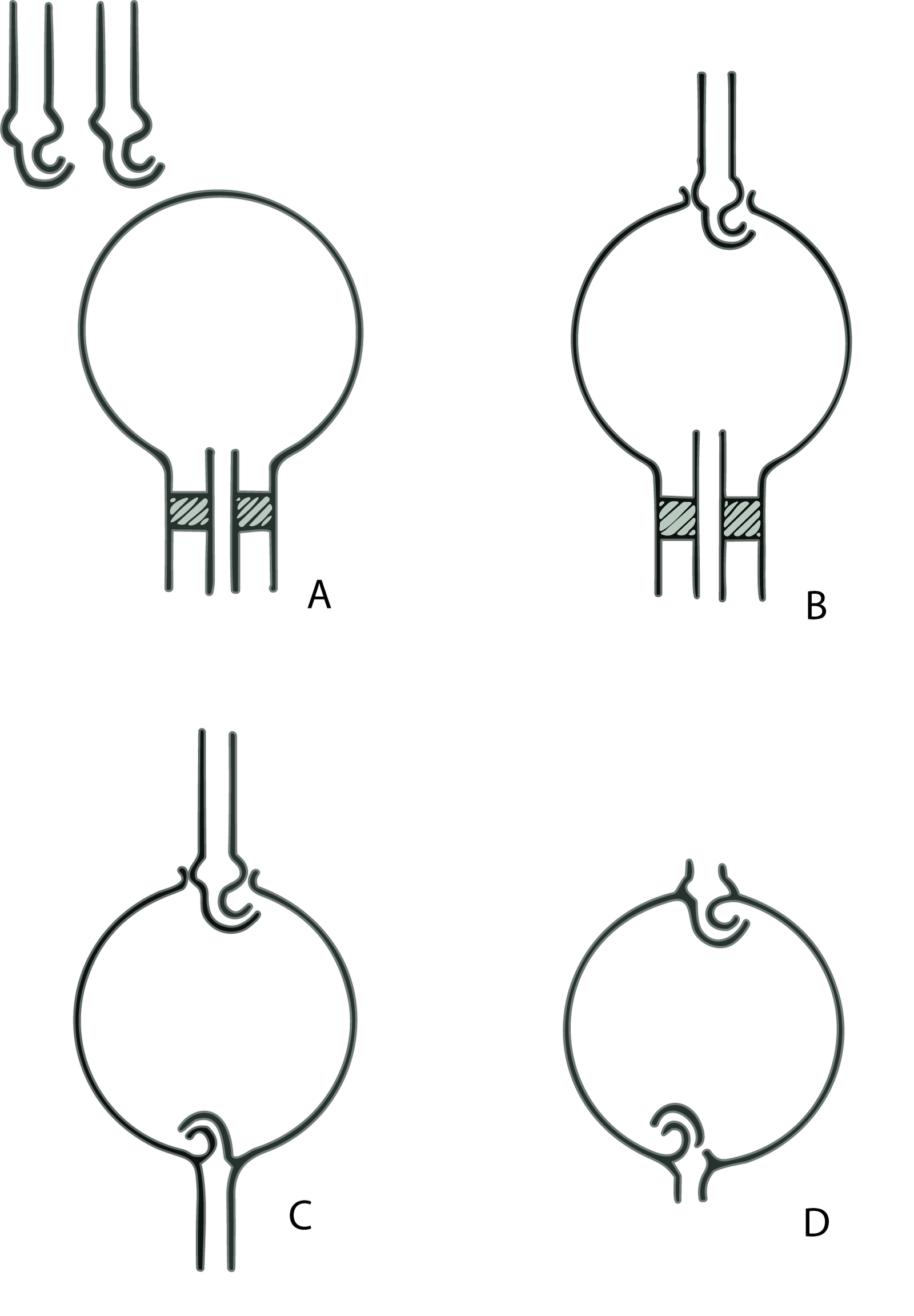

Estas trampas dan al vidriero la oportunidad de hacer bulbos, pero también se pueden hacer a partir de matraces comerciales. Un tubo de vidrio envuelto con papel de cerámica para servir como asa durante la realización del primer sello es conveniente. La preparación de las diferentes partes para la trampa se muestra en la Figura 1A.


Se sopla un pequeño agujero en la parte inferior del matraz de un diámetro tal que la pieza pequeña a insertar encaje perfectamente (Figura 1B). El sello real se realiza calentando el vidrio en la unión del tubo y el matraz y empujando ligeramente para asegurar un contacto uniforme. Cuando se completa el sello, se debe recocer cuidadosamente antes de comenzar el segundo sello de inserción (Figura 1C).

Con el primer sello de inserción actuando como asa, se sopla un segundo agujero en el matraz en un ángulo de 180° desde el primero. Este agujero debe soplar al tamaño correcto para que la «maria» en la segunda inserción encaje, y el sello se realiza con la misma técnica empleada en el primer sello. Si el matraz Kjeldahl se va a utilizar para atrapar y devolver líquidos o mercurio, como en una trampa que protege a un manómetro de McLeod, se debe soplar un pequeño agujero justo encima de la «maria» antes de hacer el sello de inserción, como se muestra en la Figura 1D.

Figura 1. Pasos para fabricar un matraz Kjeldahl.
Figura 1. Pasos para fabricar un matraz Kjeldahl.

Cuando se experimenta dificultad para hacer que el extremo ensanchado alrededor del agujero en el matraz se encoja uniformemente contra la «maria», el sello se puede iniciar con el matraz sostenido en un soporte de anillo y mediante la técnica de calentamiento localizado, se calienta una sección del extremo ensanchado y se empuja contra la «maria».

Este calentamiento localizado se continúa hasta que se completa el sello, momento en el que se retira del soporte de anillo y se termina girándolo en las llamas. Durante este calentamiento, el sello se volverá más suave si la mano derecha mantiene una ligera presión hacia la mano izquierda, y se dirige una ráfaga ocasional de aire hacia el matraz para redondear el área alrededor del sello.

Flujómetros de gas

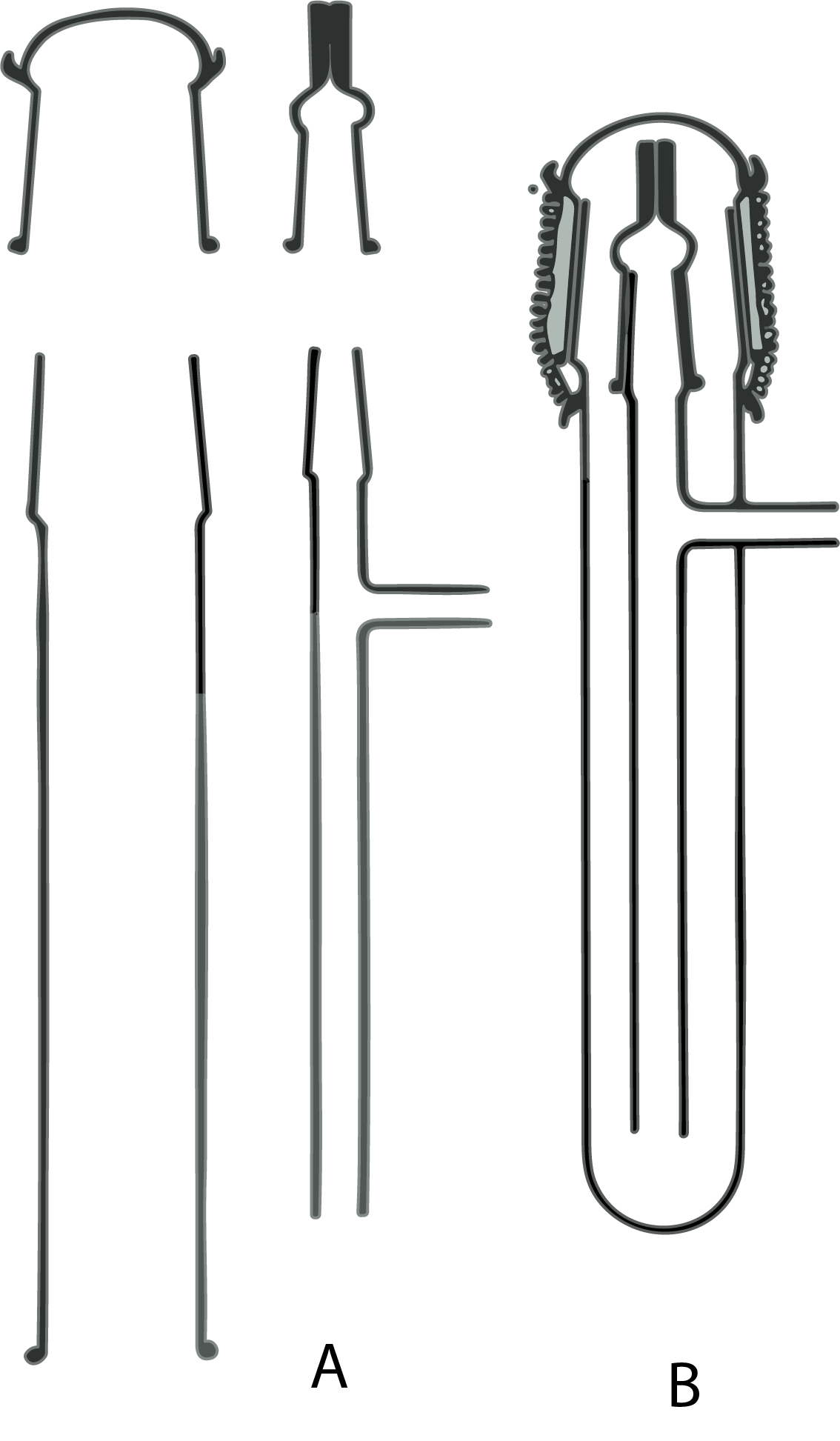

Existen dos tipos de medidores de flujo que se pueden hacer fácilmente con un poco de práctica. La Figura 2 ilustra los pasos para hacer un medidor de flujo de tubo concéntrico compacto. Este tipo de medidor de flujo tiene otras ventajas además de la compacidad. Es fácil de montar y se puede hacer en varias longitudes diferentes. Al mantener el diámetro del tubo interno pequeño con relación al externo, se puede determinar fácilmente el flujo mediante la observación de la diferencia de altura del líquido en los tubos interno y externo. Un papel gráfico pegado detrás o a un lado del medidor de flujo es útil.

Figura 2. Caudalímetro de tubo concéntrico.
Figura 2. Caudalímetro de tubo concéntrico.
Figura 3. Caudalímetro tipo U.
Figura 3. Caudalímetro tipo U.

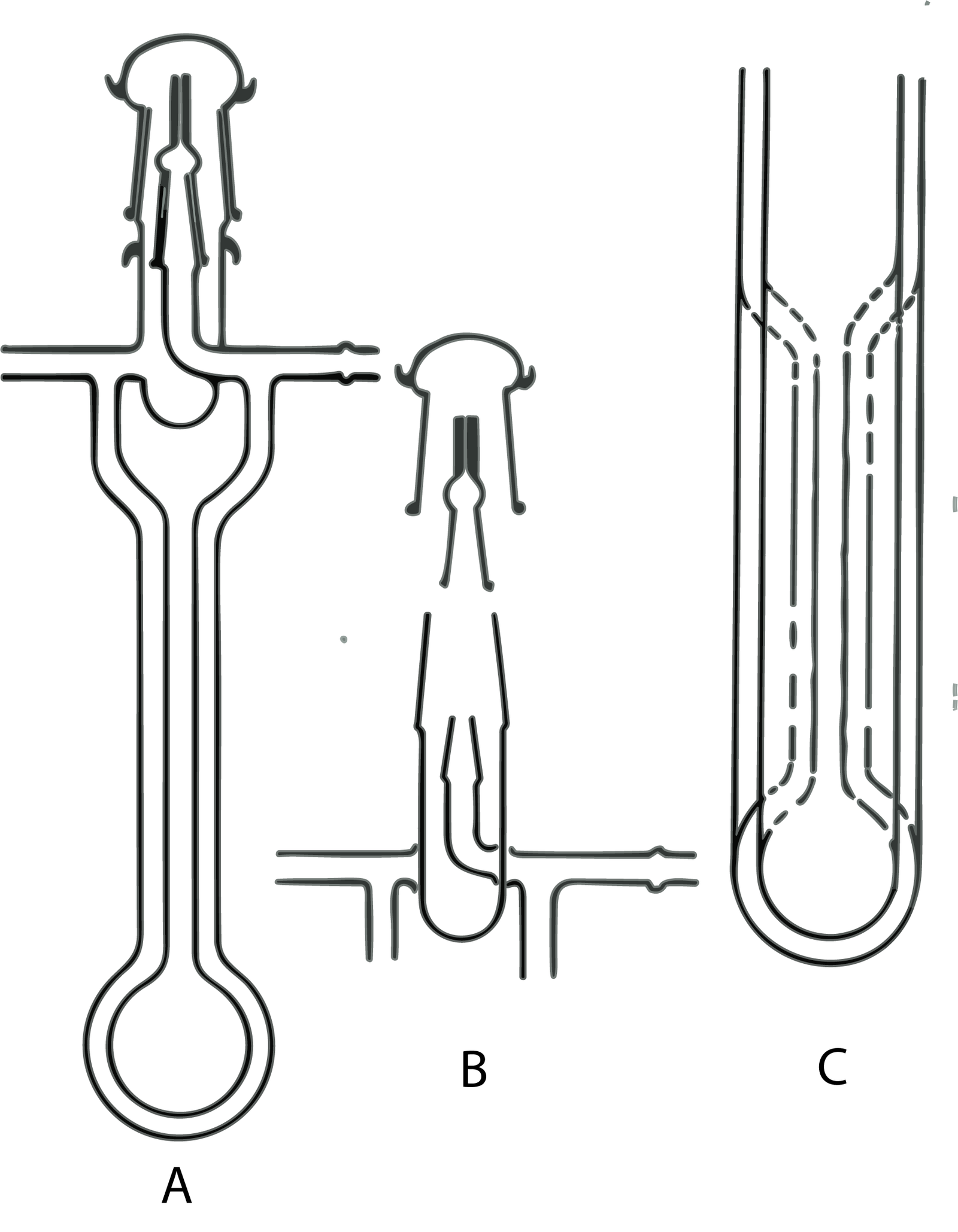

La Figura 3 muestra un medidor de flujo convencional en forma de U. Estos se hacen armando las piezas como se muestra en la Figura 3B. Primero se hace la curva en forma de U grande (Figura 3C), y luego se calientan los lados y se doblan a la posición indicada en las líneas punteadas. La unión 10/30 se sella en la unión 24/40 siguiendo el procedimiento, y se sella la curva en su lugar. Este medidor de flujo, aunque más frágil que el modelo de tubo concéntrico, es también más preciso y fácil de leer; por lo tanto, este diseño es más deseable para trabajos altamente precisos.
