Se pueden fabricar celdas con ventanas ópticamente claras en cada extremo mediante varios métodos. Sin embargo, en cada caso, las ventanas deben cortarse a partir de una pieza clara de vidrio de placa Pyrex.
Para preservar la superficie ópticamente clara de las ventanas, es importante que el pulido se realice a través de tres piezas de vidrio de placa enceradas juntas como se describe en la misma sección. El tubo al que se sellará la ventana debe prepararse de antemano cortando o rectificando ambos extremos planos y en ángulo recto con el eje del tubo. Un tubo lateral o de salida debe sellarse en su lugar antes de que se inicien cualquiera de los sellos de extremo.
Procedimiento de sellado.
A mano.

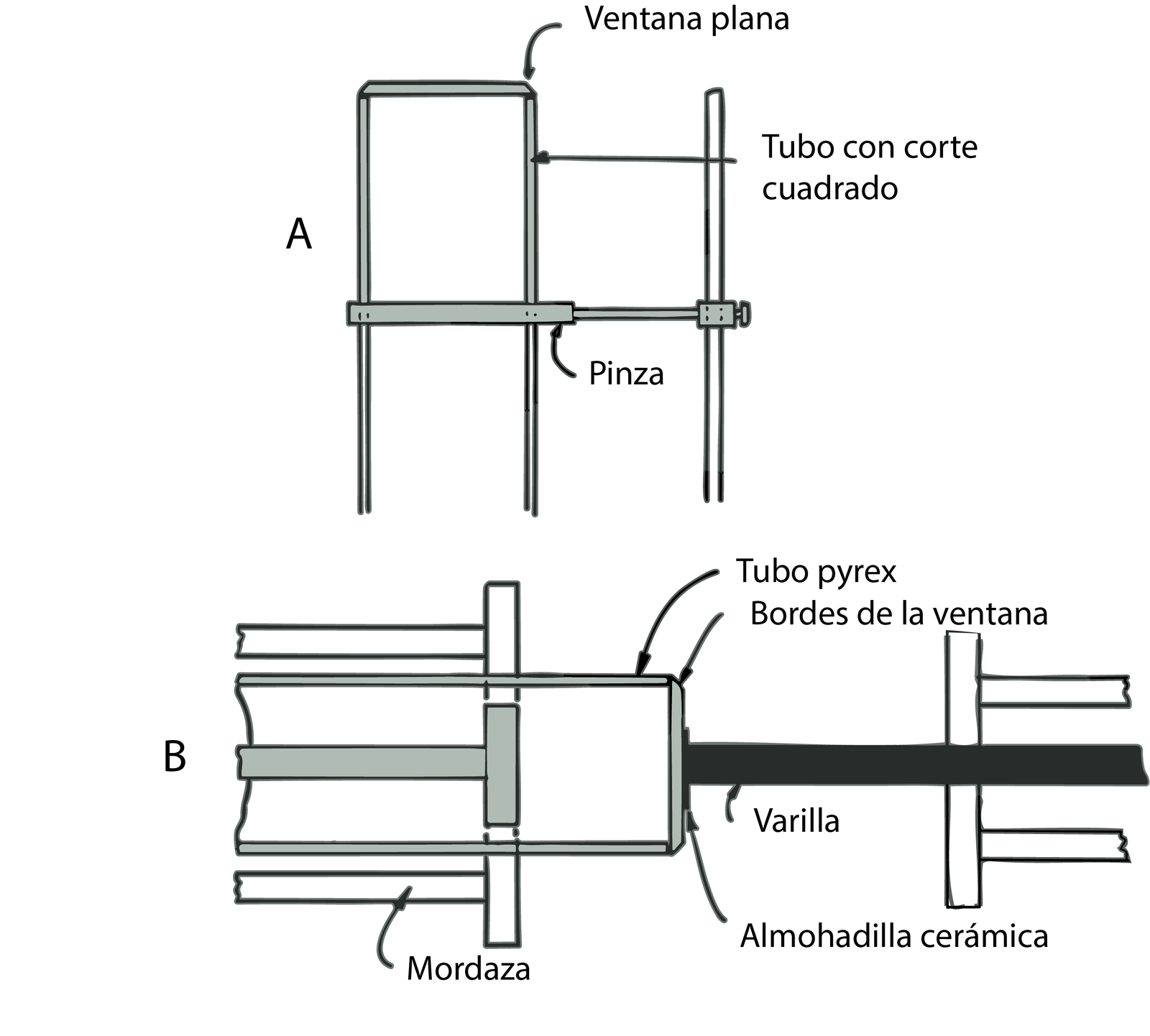

La ventana se puede sellar en su lugar mediante una llama de gas-oxígeno afilada de una antorcha de mano mientras se sostiene el tubo verticalmente con la ventana en posición en el extremo cuadrado. Se debe tener cuidado de evitar calentar en exceso el costado del tubo, ya que, si una sección del tubo se vuelve demasiado blanda, hará que la ventana se mueva de la posición deseada de 90° en relación con el eje del tubo (Figura 1A).
Celdas con ventanas ópticas fabricadas en un torno.
El tubo con los extremos preparados en ángulo recto y el brazo de salida sellado en posición deben sostenerse en un portabrocas del torno como se muestra en la Figura 1B. La ventana se mantiene en posición mediante la presión de una varilla de carbono soportada en el portabrocas del contrapunto.
Es importante que el extremo de la varilla de carbono utilizada sea perfectamente liso y cortado exactamente a 90° con respecto al eje de la varilla. La superficie de vidrio de la ventana se puede proteger ligeramente utilizando un trozo de papel de cerámica liso entre el extremo de la varilla de carbono y el vidrio.
El calentamiento debe ser mediante una pequeña llama caliente de una antorcha de mano, enfocada para calentar solo la ventana donde se está fusionando con el tubo. Una llama demasiado grande permite que la superficie de la ventana se ablande y aumenta el peligro de impresionar la varilla de carbono o el papel de cerámica en la superficie del vidrio.
En horno.

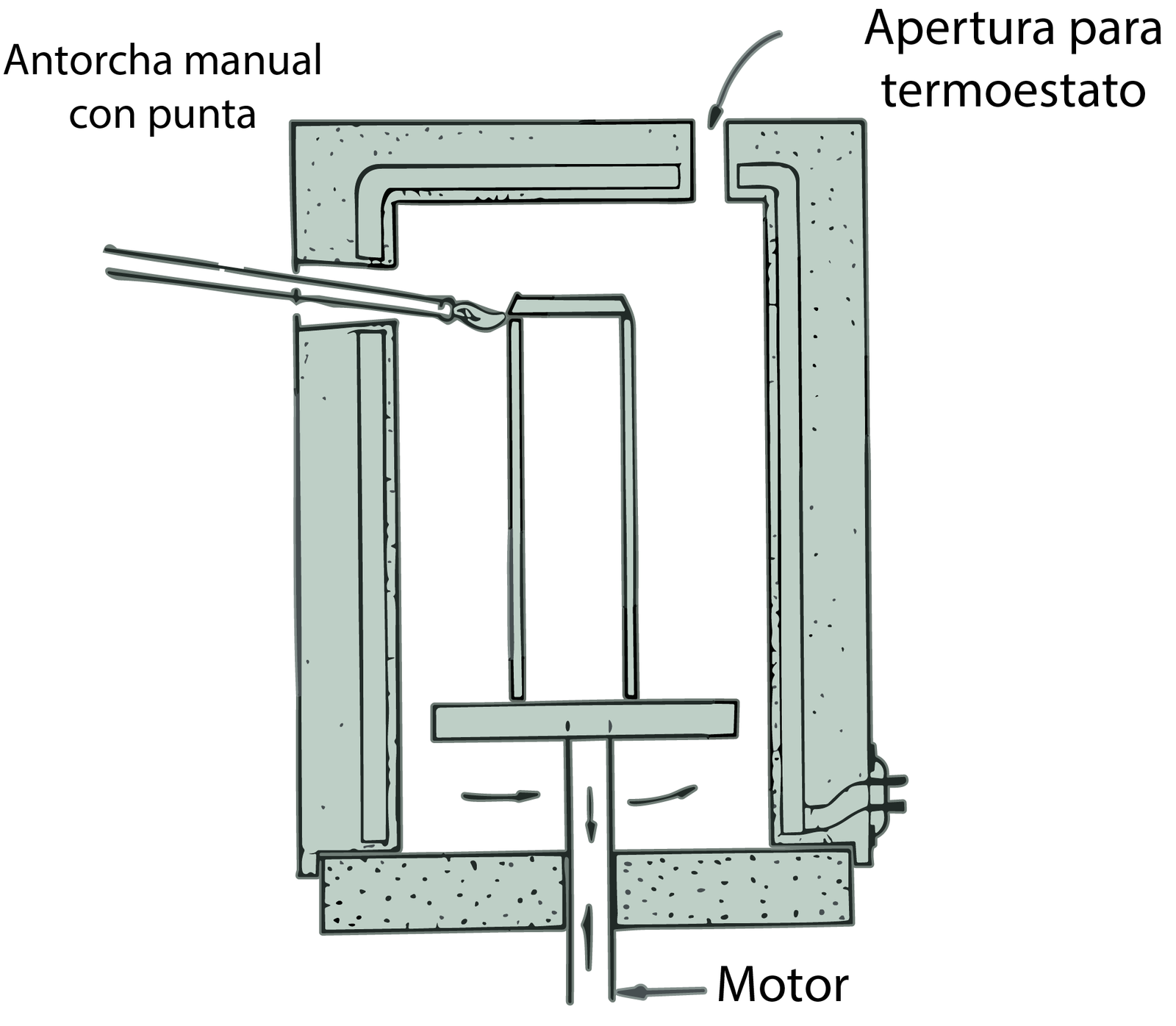

El horno mostrado en la Figura 1C está diseñado específicamente para hacer celdas con ventanas claras, ya que el piso del horno está conectado a un motor y actúa como una plataforma giratoria lenta. Además, se puede levantar o bajar para alinear la parte superior de la celda con la pequeña puerta lateral.
Se hace una celda centrando un tubo (preparado como se describió anteriormente) en la plataforma giratoria. Se coloca la ventana en posición y se ajusta la altura de la plataforma giratoria a la altura correcta. Luego se enciende el calor del horno y cuando se alcanza casi la temperatura de recocido, la ventana se fusiona al tubo mediante una llama de una antorcha de mano dirigida al vidrio a través de la puerta lateral. Después de que se completa el ciclo de recocido y se enfría el vidrio, se debe voltear la celda y repetir la operación para la ventana del extremo opuesto.
