Soplado de vidrio

10. Cortado de vidrio

Tiempo de lectura estimado: 10 minutos

Generalmente el vidrio empleado para la soplado de material científico se encuentra disponible en forma de largos tubos o barras de diferentes diámetros, así que una de las primeras operaciones consiste en el cortado de estos tubos en los tamaños adecuados para su manipulación.

Técnica de rayado

El proceso de rayado es una técnica importante en el trabajo con vidrio, ya que permite la realización de cortes precisos y limpios en el material. Es fundamental contar con las herramientas adecuadas, como una lima o cuchillo de vidrio en buen estado, y realizar los movimientos con suavidad y delicadeza para evitar dañar el material. Con práctica y experiencia, los trabajadores del vidrio pueden perfeccionar esta técnica y lograr resultados óptimos en sus proyectos.


El tubo de vidrio de hasta unos 15 mm de diámetro puede ser roto rayando la superficie en un solo punto con una lima o cuchillo de vidrio, realizando el rayado en ángulo recto con el eje del tubo y luego colocando los pulgares en el lado opuesto del tubo al rayado; los pulgares se presionan hacia adelante y el resto de las manos se separan ligeramente.

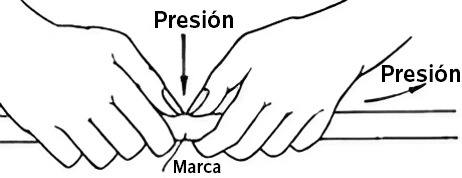

Fig 1. Técnica de cortado de tubos por rayado de vidrio
Fig 1. Técnica de cortado de tubos por rayado de vidrio

Este es un proceso suave y no una prueba de fuerza. Con la práctica, el rayado en el tubo se puede hacer con un solo movimiento del cuchillo de vidrio; no es necesario intentar cortar a través de la pared del tubo y el cuchillo se desgasta rápidamente cuando se utiliza como una sierra. La mayoría de los trabajadores del vidrio tienen la impresión de que humedecer el corte inicial hace que el vidrio se rompa con mayor facilidad. El vidrio de soda es más fácil de rayar con el cuchillo que los vidrios de borosilicato.

Los tubos en el rango de diámetro de 15 a 30 mm (aproximadamente) pueden romperse mediante una variación del método anterior: el tubo se rasca con bastante fuerza y se coloca, con el rayado hacia arriba, sobre un alambre de cobre de aproximadamente 3 mm de diámetro que está opuesto y paralelo al rayado. El rayado se humedece y se fuerzan los extremos del tubo de vidrio hacia abajo mientras se equilibra el tubo sobre el alambre de cobre: generalmente se obtiene una rotura cuadrada. Este método funciona mejor con tubos de paredes moderadamente delgadas.

Esta técnica es útil para trabajos que requieren cortes precisos y limpios en tubos de vidrio de diámetro más grande. Es importante tener en cuenta que este método requiere un rasgado más fuerte en comparación con el método anterior, y debe realizarse con cuidado y precisión para evitar dañar el material.

El uso de un alambre de cobre como soporte puede proporcionar una mayor estabilidad al tubo durante el proceso de ruptura. Con la práctica y experiencia, los trabajadores del vidrio pueden determinar qué técnica es la más adecuada para cada situación, y lograr resultados óptimos en sus proyectos.

Tubos de mayor diámetro

Los tubos con diámetros mayores a 15 mm (y menores) pueden ser rotos mediante la técnica del «punto caliente»: se realiza un rasguño bastante profundo en un solo lugar del vidrio y se humedece. Se calienta la punta de un trozo de varilla de vidrio hasta que esté incandescente, lo que crea un punto caliente de unos pocos milímetros de diámetro, y se coloca sobre el extremo del rasguño.

El vidrio puede agrietarse de inmediato o puede agrietarse cuando se retire el punto caliente y se aplique algodón húmedo al vidrio caliente. Por lo general, con vidrio borosilicato, la grieta solo recorre parte del tubo; un tubo de soda a menudo se agrieta por completo. La grieta se puede continuar colocando otro punto caliente contra su extremo. Esto se continúa hasta que, con suerte, los extremos de la grieta se encuentran. Con vidrio borosilicato, la grieta suele ser irregular, y no se obtiene un extremo cuadrado. Un mechero de corte se puede utilizar en lugar de un punto caliente.

Esta técnica es adecuada para trabajos que requieren cortes en vidrio de diámetro grande. Sin embargo, debido al calentamiento requerido, esta técnica también puede ser peligrosa si no se realiza con precaución y experiencia. Es importante tener en cuenta que el vidrio caliente es frágil y puede romperse o explotar en pedazos pequeños. Los trabajadores del vidrio deben tomar medidas de seguridad adecuadas y estar familiarizados con las precauciones necesarias para evitar lesiones y daños en el material.

Alambre caliente

Un extremo cuadrado se obtiene más fácilmente mediante el método del alambre caliente. Primero, se raya alrededor del tubo con una raya que puede ser hecha a mano, dibujando una línea alrededor del vidrio con un lápiz de cera. La línea puede ser verificada para asegurarse de que es perpendicular al eje del tubo y la raya hecha a lo largo de la marca del lápiz. Sin la marca del lápiz, la raya puede desviarse de la perpendicular. Una raya periférica externa también puede ser hecha girando el tubo contra una rueda de acero giratoria.

Después de rayar, se envuelve una vez alrededor del rasguño un alambre Nichrome de 26 s.w.g. (o más grueso), el cual se humedece. El alambre se calienta eléctricamente hasta que se ponga al rojo vivo, y se mantiene tenso alrededor del vidrio – para este propósito, es conveniente tener mangos aislados en el alambre. El tubo puede entonces agrietarse suavemente; si no es así, puede ser inducido a agrietarse tocando el rasguño con un paño humedecido cuando el alambre ha estado caliente durante aproximadamente medio minuto.

Cortado de botellas

En ocasiones, se corta una botella grande para obtener un vaso de precipitados o una campana de cristal. Las botellas grandes suelen ser de vidrio sódico y se pueden romper con una llama. En primer lugar, se rasca la botella de manera bastante fuerte a lo largo de su circunferencia y luego se dirige una llama muy pequeña hacia el rasguño. Debería empezar una grieta y se puede seguir conduciéndola con la llama. Un mechero de corte es especialmente útil en este caso.

Esta operación es bastante difícil para los principiantes, ya que el vidrio a menudo se rompe en pedazos; pero con la práctica se puede dominar. Se logra una mayor seguridad envolviendo tiras de papel absorbente húmedo alrededor de ambos lados de la grieta, dejando un espacio de aproximadamente 1-1/2 pulgadas de ancho que contiene la grieta. Un método alternativo para botellas grandes, etc., es hacerlas girar en una mesa giratoria y hacer que una llama fina y puntual juegue a nivel de un pequeño rasguño inicial; después de unos minutos, se retira la llama y se presiona un trozo de algodón húmedo sobre el rasguño.

Perfeccionando cortes y retirando pedazos pequeños

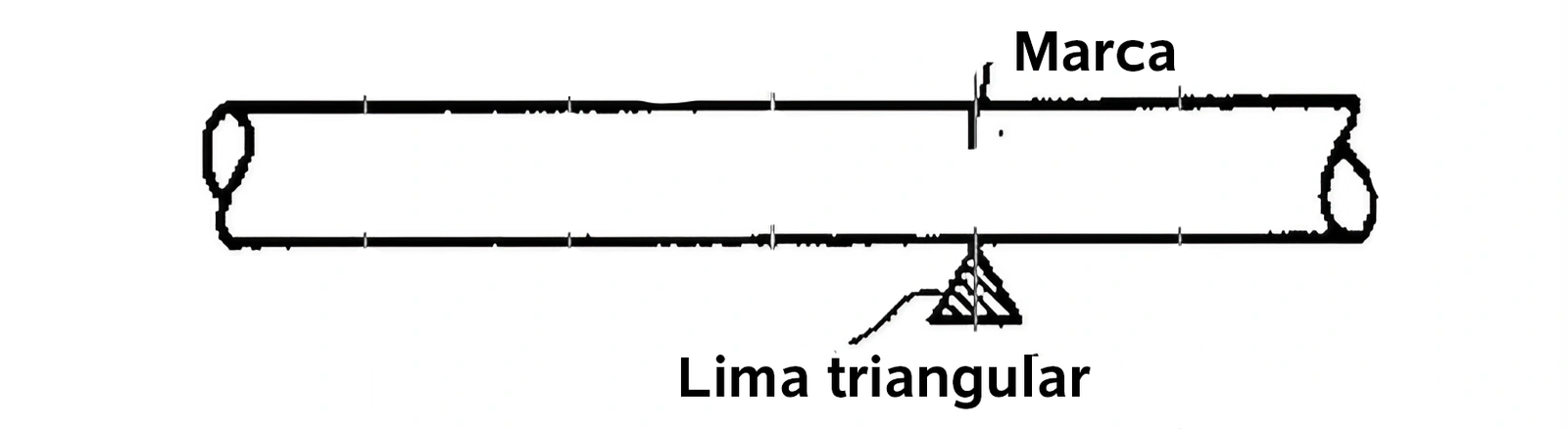

En ocasiones, puede no haber suficiente tubo sobrante más allá del rayado para sujetarlo con la mano, por lo que no se puede utilizar el método normal para tubos pequeños. El método más fácil de utilizar en este caso es rayar el tubo y luego colocarlo en la parte superior de una lima triangular, con el rayado opuesto y por encima del borde de la lima. El extremo del tubo se quiebra dando un golpe seco con un objeto pesado.

Frecuentemente, el extremo de un tubo roto no es completamente cuadrado. Esto puede ser corregido en cierta medida, especialmente en tubos de mayor tamaño, utilizando un pedazo de malla de alambre: la malla se frota contra el extremo del tubo, rompiendo pequeños trozos de vidrio de los bordes sobresalientes hasta que el extremo adquiera una forma aproximadamente cuadrada. Otro método consiste en calentar fuertemente el extremo del tubo y cortar las partes sobresalientes con tijeras para vidrio.

Resumen de la metodología de cortado por rayado de vidrio

Resumen de la metodología de cortado por rayado de vidrio

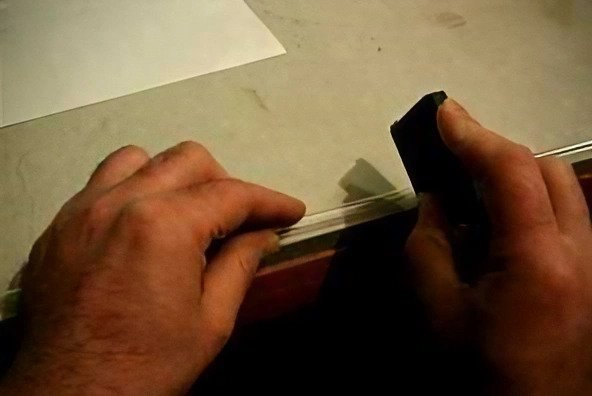

  1. Un tubo de diámetro de 8mm es un tamaño adecuado para practicar. En este ejemplo, se toma un tubo de medio metro de longitud y se coloca en el borde de la superficie de trabajo. El tubo es sostenido con una mano mientras que en la otra se toma el cuchillo.

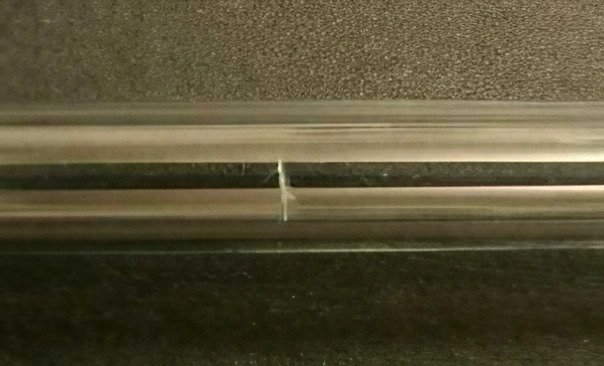

  2. Lo mejor es deslizar el cuchillo a través del tubo una sola vez. No se debe serrar de un lado a otro. Un rasguño nítido es suficiente. El rasguño debe tener una longitud de 3 a 4mm y estar en ángulo recto con respecto al tubo.

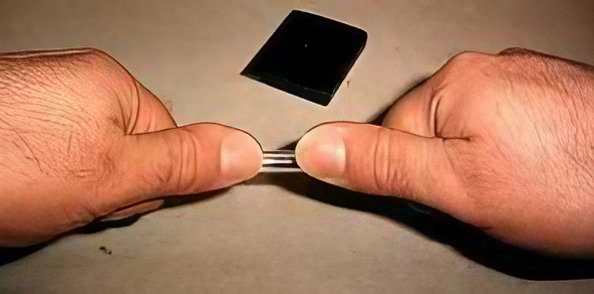

  3. Se sujeta el tubo con ambas manos, colocando el pulgar de cada mano a cada lado del rasguño. Se sostiene el tubo con el rasguño y los pulgares orientados hacia uno mismo.

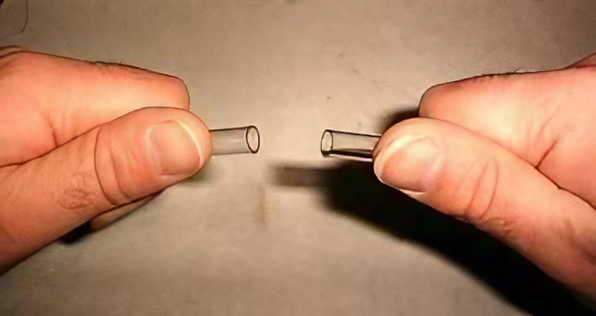

  4. Se tira suavemente del tubo en dirección longitudinal, como si se intentara estirarlo, y al mismo tiempo se doblan los extremos del tubo hacia afuera y el rasguño hacia uno mismo. Se ha encontrado que lo mejor es hacer esto como una acción rápida y fluida. Generalmente, el tubo se parte de forma limpia con un sonido satisfactorio.

  5. El extremo recién cortado de un tubo es afilado y propenso a dañarse. Para hacerlo más resistente y seguro, se puede redondear.

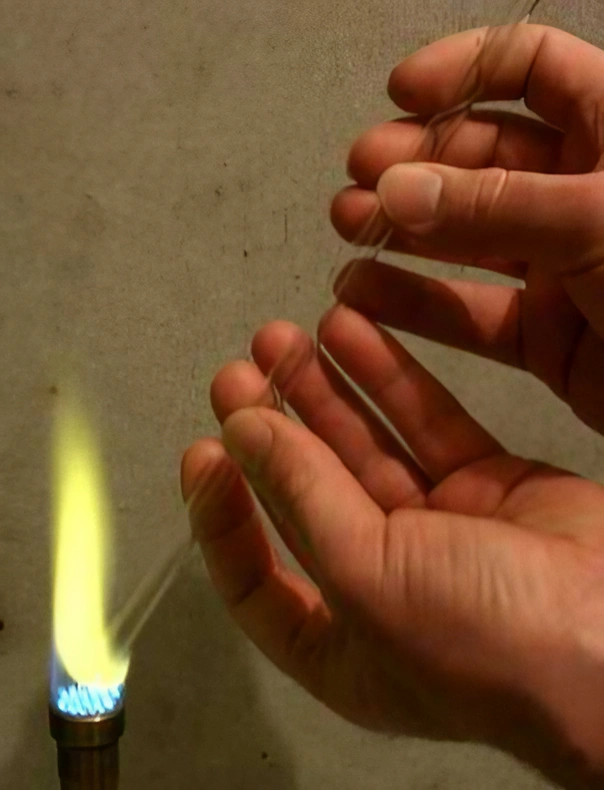

    Se debe abrir completamente el aire del quemador y aumentar el gas a una llama baja o mediana. Luego, se introduce lentamente el extremo cortado del tubo en la base de la llama, manteniéndolo en un ángulo pronunciado para que reciba la mayor cantidad de calor. Se rota lentamente el tubo en la llama. Cuando el vidrio se ablanda, la llama cambia a un color rojo y luego a un amarillo anaranjado. El tubo se puede retirar de la llama y dejar que se enfríe lentamente.
    Por lo general, no se requiere un recocido cuidadoso después de redondear el extremo del tubo, ya que tiene un grosor uniforme y se enfría de manera uniforme. Sin embargo, no se debe colocar en una superficie fría mientras está caliente. Es preferible colocar el extremo caliente en la lata de recocido.

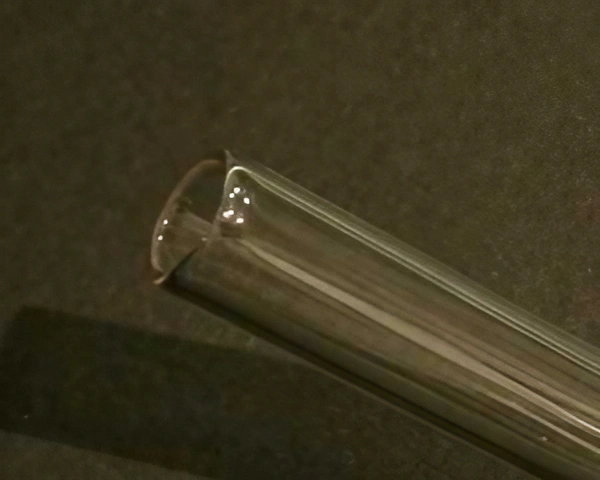

  6. Este es el extremo del tubo después de haber sido redondeado. Ahora es más resistente y seguro de manipular.
