Soplado de vidrio

23. Soplado de trampas de frio

Tiempo de lectura estimado: 3 minutos

En todos los trabajos de construcción, salvo en los más elementales, es recomendable elaborar un plan de operación. Esto es especialmente cierto cuando se va a construir un aparato recién diseñado.

Además, cuando se va a construir un aparato complejo y complicado, un dibujo planificado paso a paso resultará útil para evitar que la operación llegue a un punto en el que el progreso adicional se vea obstaculizado por algo que se dejó fuera o que está ubicado en el lugar equivocado.


Todas las partes que se puedan preparar de antemano deben estar listas, así como la varilla de parche, la aguja de tungsteno, el quemador de recocido y cualquier cosa que pueda ser necesaria en caso de emergencia.

El soplador de vidrio bien preparado rara vez tiene los problemas que caen en la suerte del no preparado, y cuando surge algún problema, es capaz de enfrentarlo con mayor facilidad.

Trampa de frío

Se hace una trampa fría siguiendo las instrucciones para hacer un sello de anillo para preparar tanto los tubos interno como externo. Cuando se completa el sello de anillo, el tubo más pequeño se calienta aproximadamente a 1 pulgada del sello y se forma un ángulo recto. Luego, se sella el brazo lateral en un ángulo de 180° respecto al tubo doblado.

El extremo redondeado se puede hacer fácilmente si la salida o el brazo lateral se dobla hacia atrás para formar un mango en línea con el eje de la trampa fría. Esto no necesita estar perfectamente alineado con el cuerpo de la trampa, aunque es buena práctica acercarlo lo más posible.

El paso adicional de convertir el brazo lateral en un mango se puede eliminar y después de algo de práctica, el extremo se cierra girando la trampa hacia atrás y hacia adelante en un ángulo de 180° mientras se tira del exceso de vidrio.

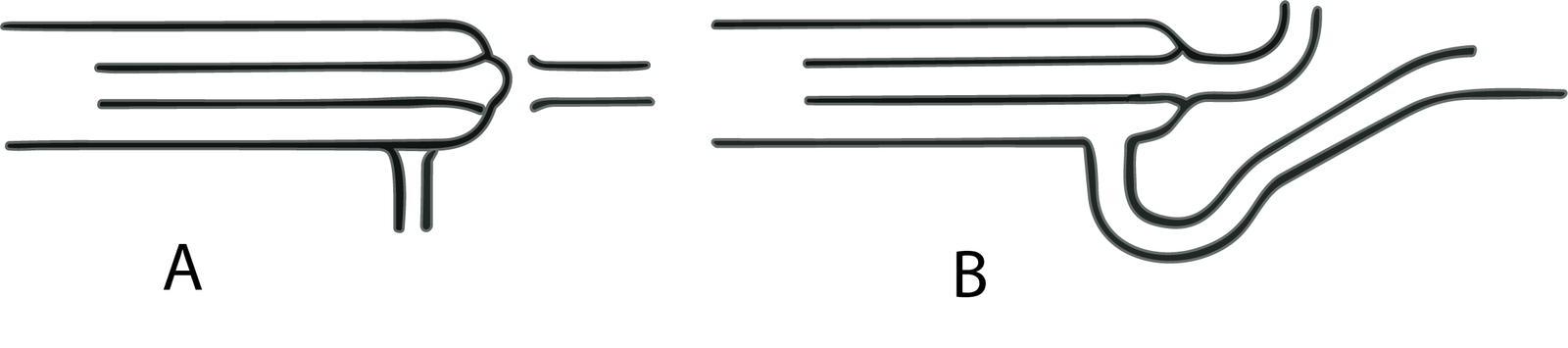

Una vez que se retira esto, se trabaja el vidrio suavemente en la llama y se sopla el extremo redondeado con la trampa sostenida en posición vertical. (Ver figura 1.)

Figura 1. Fabricación de una trampa de frío.
Figura 1. Fabricación de una trampa de frío.

Trampa de frío con juntas estándar

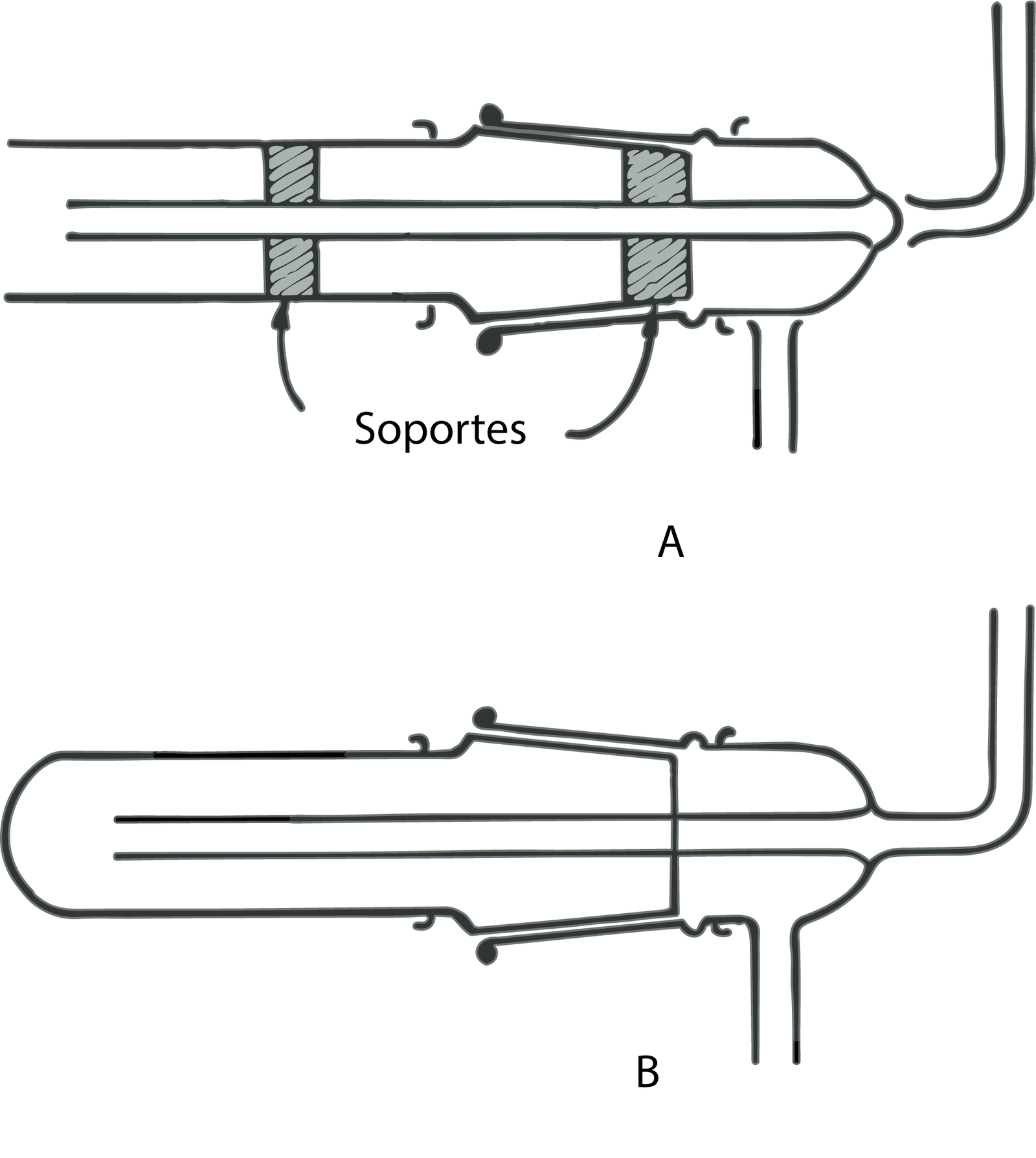

Se muestra en la figura 2B una trampa fría estándar para un sistema de vacío, y que puede abrirse fácilmente para su limpieza. Debido a que la junta interna está unida en la parte inferior de la trampa, el peligro de que la grasa del grifo de cierre se filtre hacia la trampa y la contamine se reduce en gran medida.

Figura 2. Trampa de frío hecha con juntas estandar
Figura 2. Trampa de frío hecha con juntas estandar

Durante la construcción, en la mayoría de los casos, un solo rollo de cinta de cerámica en el cuerpo principal de la trampa soportará el tubo interno mientras se hace el sello de anillo a través de la sección externa de la junta. Inmediatamente después de completar el sello de anillo, el tubo más pequeño o el tubo pasante debe doblarse en ángulo recto respecto al cuerpo principal de la trampa.

Luego, se sella la entrada a la trampa en un ángulo de 180° respecto al tubo doblado y se recocen los sellos completos. La Figura 2A muestra los diferentes pasos en su orden prescrito. Cuando la trampa se ha enfriado, se retira la sección inferior y se sopla un extremo de tubo de ensayo.
