Soplado de vidrio

27.Trampas de aire liquido

Tiempo de lectura estimado: 5 minutos

Las trampas de aire liquido permiten la condensación de vapores y gases empleando líquidos criogénicos como aire o nitrógeno líquidos.

Trampas tipo Dewar

La trampa de vapor Dewar representa un compromiso entre la velocidad de bombeo alta y la eficiencia de condensación. El tipo de trampa Dewar permite velocidades de bombeo mayores que la trampa mostrada en el Capítulo VI, Figuras 1 y 2, pero también es menos eficiente como condensador.


Siguiendo uno de los métodos descritos para hacer Dewars, la trampa se ensambla y se hace en el orden mostrado en la Figura 1. Cuando se completa el sello de Dewar y se le da un recocido preliminar, se sella el brazo lateral. Esto puede ser un tubo recto o una unión §, dependiendo del uso previsto de la trampa. Con un asa soportada, como se muestra en la Figura 1C, se termina la parte inferior de la trampa según se desee.

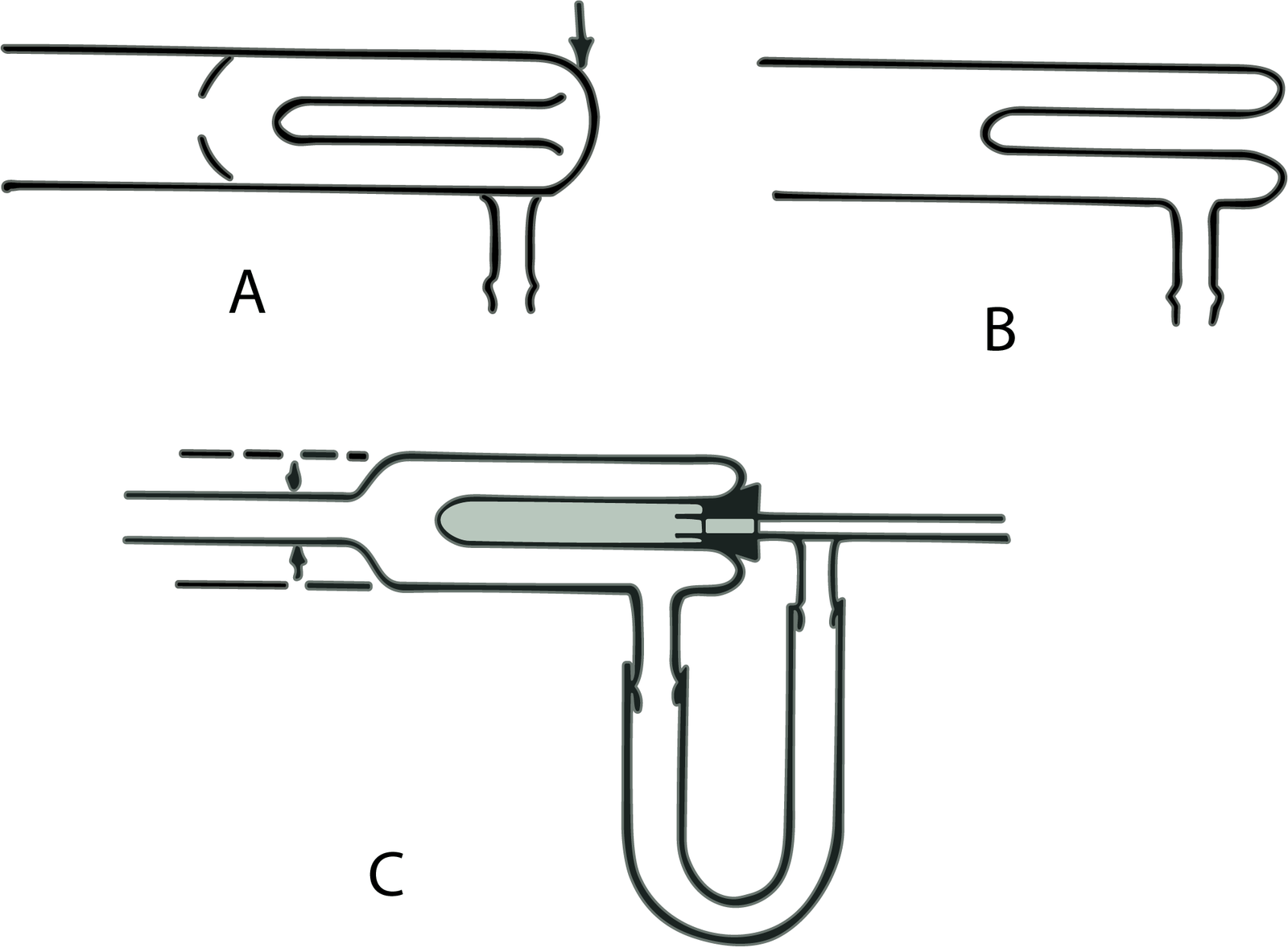

Figura 1. Trampas Dewar de aire líquido.
Figura 1. Trampas Dewar de aire líquido.

Trampas de aire líquido esféricas.

Una modificación de este tipo de trampa Dewar se puede hacer a partir de dos tamaños de matraces de ebullición, como se muestra en la Figura 2. El matraz exterior se prepara sellando un tubo de 10 a 12 mm en la parte inferior y, con esto como asa, se tira del cuello hasta que quede al ras con la periferia del matraz (Figura 2B).

Después de que el matraz ha sido bien recocido, se permite que se enfríe y luego se corta en dos con un alambre caliente eléctrico (Figura 2B). Luego se prepara el matraz interno cortando el cuello lo suficientemente corto como para permitir que el matraz se sostenga en las dos mitades del matraz más grande, como se muestra en la Figura 2C. Se pueden usar recortes de cobre o una pantalla de cobre plegada para sostener el matraz interno en esta posición.

El matraz exterior debe colocarse en un anillo de transite o algún otro soporte adecuado que evite que ruede durante el proceso de sellado, y todo el conjunto debe ser precalentado bien con un quemador de recocido de aire grande (Litton) antes de comenzar el sellado real con una llama de gas-oxígeno.

Este calentamiento con una llama de gas-aire debe continuar durante toda la operación de sellado para evitar que los matraces se agrieten. El peso de la mitad superior del matraz exterior debe ser suficiente para asegurar que el vidrio fluya juntos cuando se caliente. Si se abre un espacio entre las dos secciones, será necesario usar varilla de Pyrex de diámetro pequeño para cerrar la abertura.

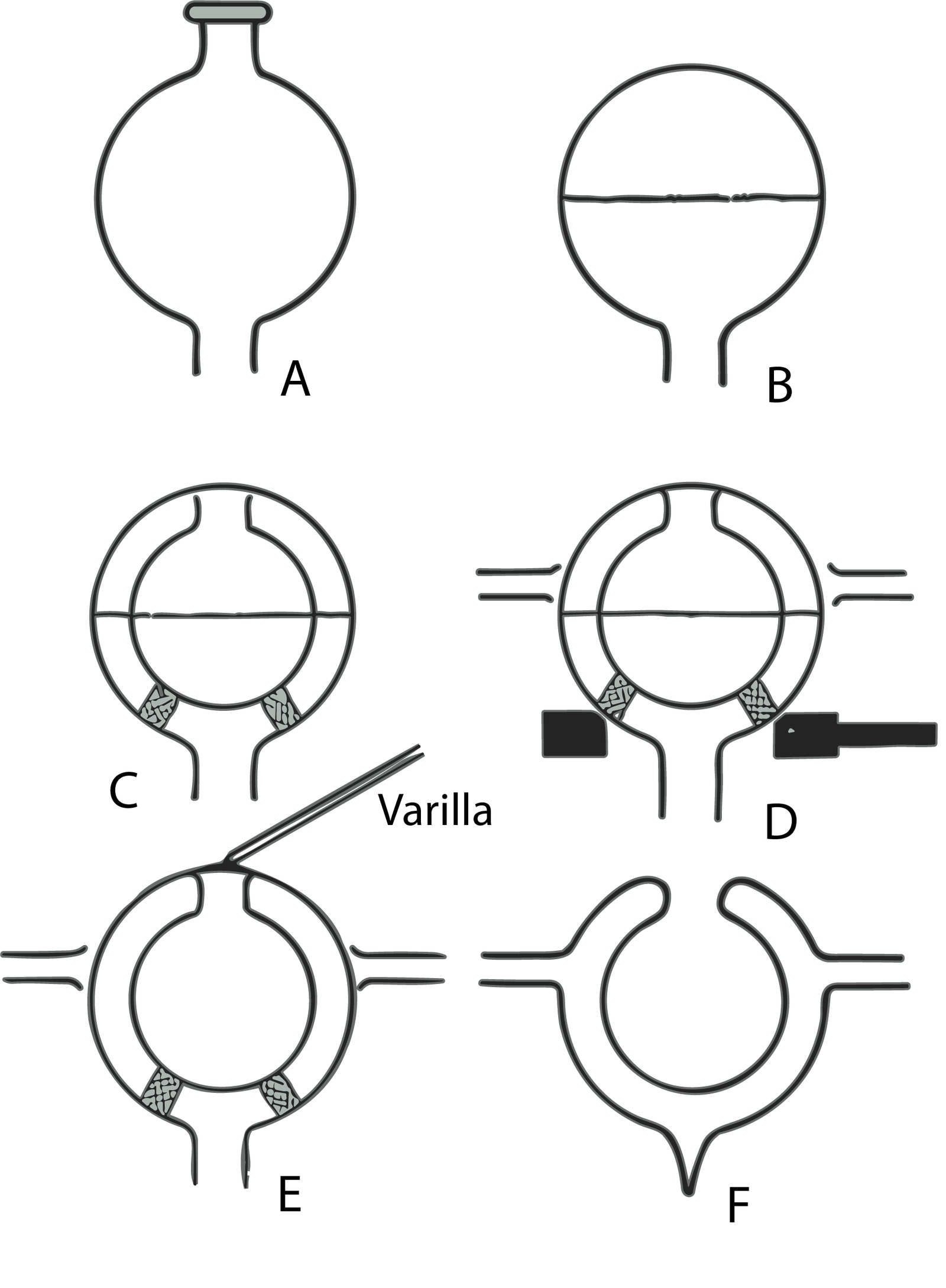

Figura 2. Depósitos esféricos de aire líquido.
Figura 2. Depósitos esféricos de aire líquido.

Al hacer un sello estacionario grande con una antorcha manual, se debe recordar que cuanto más tiempo se caliente el vidrio, más distorsionado se vuelve. Para minimizar esta distorsión en cada punto, el vidrio debe soplarse hacia adentro y hacia afuera tantas veces como sean necesarias para eliminar la línea de sellado y hacer que el vidrio fluya uniformemente.

En ningún momento se debe soplar el matraz a un diámetro mayor que el matraz original, ya que esto acentúa el flujo descendente del vidrio. El sello puede ser casi invisible si los bordes de cada mitad del matraz más grande se lavan con agua y jabón, se enjuagan bien y se secan con una toalla limpia justo antes de comenzar el sellado, siempre y cuando, por supuesto, el vidrio no se trabaje demasiado durante la operación de sellado.

El matraz debe ser recocido a la llama a fondo tan pronto como se complete este gran sello, después de lo cual se calienta la parte superior del matraz exterior y se une al cuello del matraz interior. Cuando estos dos matraces están firmemente sellados, el aire caliente en el matraz interior cerrado se expandirá y saldrá por el cuello.

El vidrio en este punto se puede adelgazar calentándolo y retirándolo con una varilla de vidrio hasta que sea lo suficientemente delgado como para romperse (Figura 2E). El exceso de vidrio alrededor del sello se elimina pelándolo como en la fabricación de Dewars. El Dewar se termina con el método de calentamiento por puntos y alisando el sello con una varilla de carbono. Se necesitará algo de práctica antes de que se puedan hacer sellos Dewar de aspecto profesional con este método.

Sin embargo, nuevamente es recomendable usar una pequeña llama caliente de gas-oxígeno para hacer el sello mientras se mantiene la zona de operación caliente con una segunda antorcha auxiliar de gas-aire. Cuando se completa el sello Dewar, se deben sellar dos brazos laterales y se debe cortar la parte inferior del tubo como se muestra en la Figura 2F. El tubo inferior es útil para abrir y sacar líquidos en caso de que se condensen en la trampa.
