17. Soplado de bulbos

Tiempo de lectura estimado: 5 minutos

Los bulbos en el soplado de vidrio científico son cruciales para equipos como condensador de Allihn o de rosario, entre otros equipos de condensación o reacción.

Bulbos en el extremo del tubo de vidrio

Cuando se construye un aparato especial, generalmente se pueden utilizar matraces comerciales estándar para los diversos tamaños de bulbos necesarias. En muchos casos, sin embargo, y especialmente cuando se necesitan bulbos pequeños, es ventajoso que el vidriero haga el bulbo él mismo.

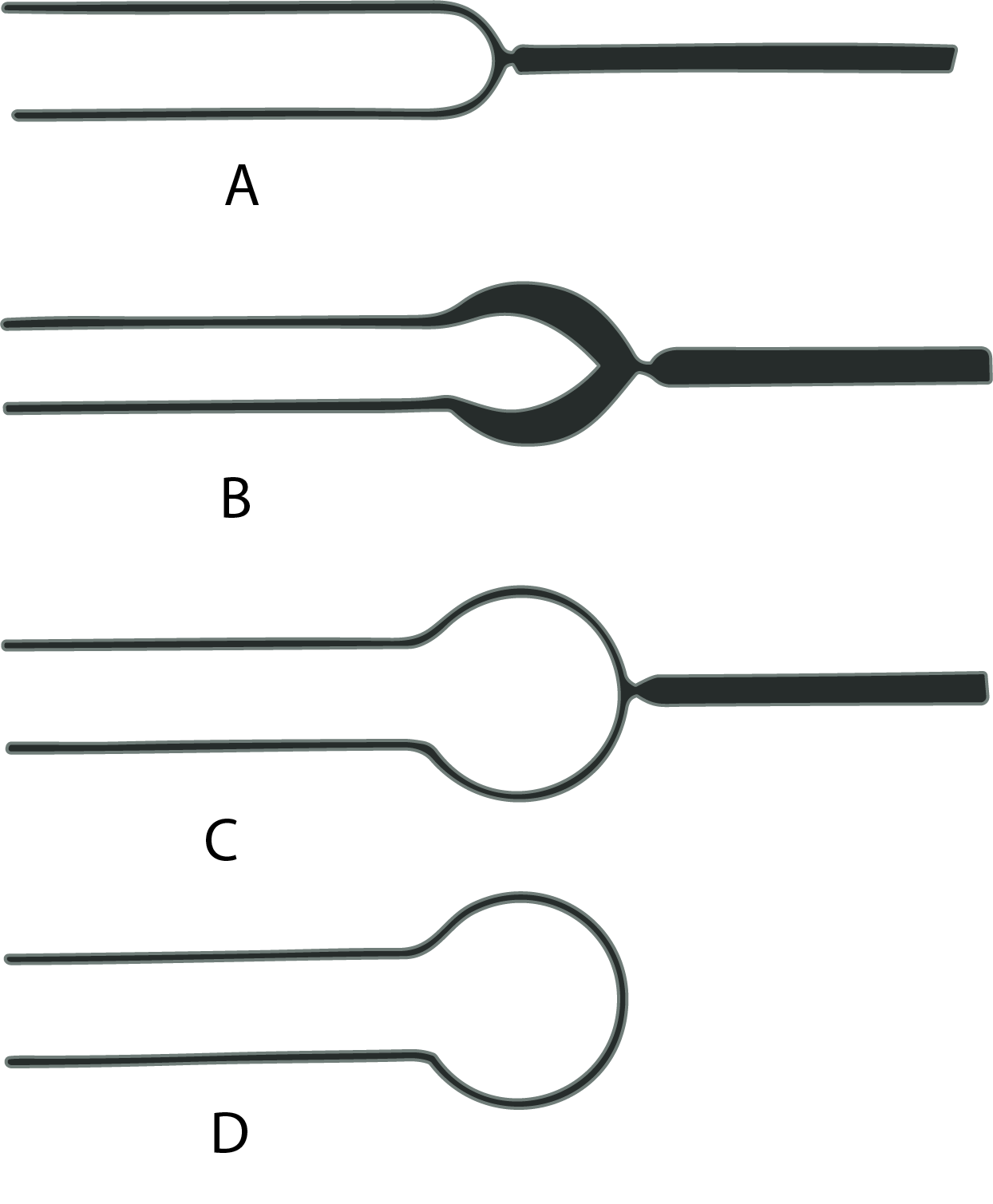

Fig 12. Bulbo al final de un tubo de vidrio
Fig 1. Bulbo al final de un tubo de vidrio

Los bulbos pequeños de menos de 50 mm de diámetro se pueden hacer a partir de un tubo siguiendo este procedimiento. Se cierra el extremo de un trozo de tubo con un diámetro aproximadamente la mitad del diámetro del bulbo requerido y se le adhiere un mango de varilla como se muestra en la Figura 1A; cuando esté listo, el vidrio se puede calentar en preparación para soplar el bulbo.

La longitud del tubo calentado depende del tamaño del bulbo y del grosor de la pared requerido. Durante el calentamiento, una sección de vidrio se encoge hasta aproximadamente la mitad de su longitud original mientras se mantiene el diámetro completo con soplidos ocasionales de aire a través del tubo de soplado (Figura 1B).

Cuando el tubo engrosado esté bastante suave, se puede retirar de la llama y soplar hasta el diámetro requerido utilizando la varilla en la mano derecha como guía para mantener el bulbo en línea con el eje del tubo (Figura 1C). La rotación uniforme es imperativa para obtener un calentamiento y enfriamiento uniforme. Sin ella, el vidrio fluirá de manera desigual debido a la gravedad.

El fondo del bulbo se termina retirando la varilla utilizada para el mango y tratando el bulbo de la misma manera que para hacer un tubo de fondo redondo (Figura 1D). Al soplar bulbos muy pequeños, no es necesario un mango, ya que se puede obtener un grosor uniforme de la pared mediante una rotación y un calentamiento uniforme.

Bulbos en el centro de una sección de tubo

Se requiere habilidad y destreza considerable para girar el tubo de vidrio mientras se acumula el vidrio necesario para el bulbo en el medio del tubo. Se conecta un tubo de soplado al tapón especial que se sostiene en la mano izquierda, y se sella un mango de varilla de vidrio al otro extremo. La cantidad de vidrio necesaria para el bulbo dependerá del diámetro y del grosor de la pared deseado. Se pueden recoger el vidrio para el bulbo de varias maneras.

Método 1

Se hace girar una sección de tubo de vidrio en una llama hasta que comience a encogerse. Se aplica una ligera presión en el interior del vidrio a través del tubo de soplado, para mantener el diámetro constante mientras el vidrio se engrosa con una ligera presión compresiva mantenida entre ambas manos. Cuando se ha engrosado suficiente vidrio, se debe retirar de la llama y soplar ligeramente hacia adentro, como se muestra en la Figura 2A.

Esta operación se repite adyacente al bulbo soplado, y para bulbos más grandes, esta operación se puede repetir una tercera vez (Figura 2B). Las secciones engrosadas de vidrio se calientan entonces en una llama difusa hasta que todas las secciones del vidrio tengan un grosor de pared uniforme (Figura 2C).

El vidrio se calienta nuevamente y se sopla hacia afuera como se muestra en la Figura 2D.

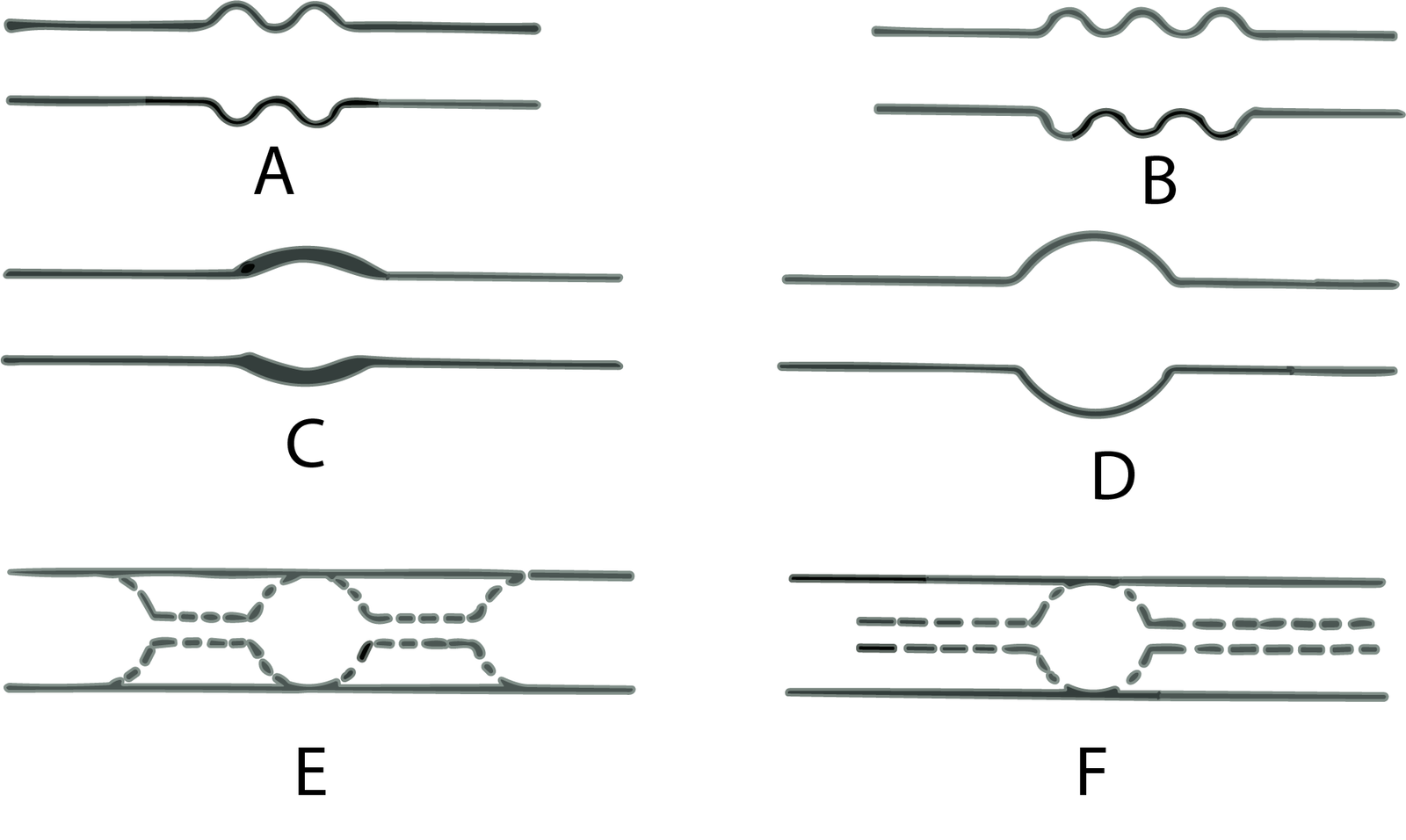

Fig 13. Formación de un bulbo en la mitad de un tubo
Fig 2. Formación de un bulbo en la mitad de un tubo

Método 2

Para muchos bulbos, se puede continuar el primer paso de la operación anterior hasta que se haya recolectado suficiente vidrio en la recolección original para hacer el bulbo, eliminando así los pasos segundo y tercero.

Cuando se utiliza este método, el bulbo se va ensanchando gradualmente mientras está en la llama, hasta que tiene aproximadamente tres cuartos del diámetro deseado. Cuando se alcanza este diámetro aproximado, el bulbo completa se calienta uniformemente justo antes de ser retirada de la llama y soplada hasta el tamaño deseado. La apariencia de los bulbos hechos con una sola recolección será más libre de las líneas que a menudo son visibles en los bulbos hechos con varias recolecciones separadas.

Método 3

Los bulbos se pueden hacer utilizando tubos de vidrio del mismo diámetro que el bulbo acabado y encogiendo secciones del vidrio a intervalos para formar el tubo de conexión entre los bulbos (Figura 2E), o, alternativamente, los bulbos se pueden hacer haciendo un fondo redondo cerrado en un trozo de tubo de vidrio del tamaño requerido, después de lo cual se sella en su lugar un tubo lateral o cuello del diámetro deseado y se repite esta operación en el lado opuesto del bulbo (Figura 2F).

La habilidad requerida para manejar secciones grandes de vidrio caliente coloca una limitación definitiva en el tamaño del bulbo soplado. Soplar bulbos uniformes es una de las operaciones más difíciles del soplado de vidrio a mano alzada, pero la habilidad en sí misma, cuando se alcanza, es una recompensa satisfactoria por el tiempo y el esfuerzo invertidos en practicar.

Para más información Blowing Bulbs
