Actualizado en julio 29, 2021
Tiempo de lectura estimado: 2 minutos
La columna de Widmer es una de las columnas de fraccionamiento con mayor área de contacto desarrolladas para su uso en laboratorio.
La columna de Widmer fue desarrollada como un proyecto de investigación doctoral por el estudiante Gustav Widmer en el ETH Zúrich a principios de los años 20 del siglo pasado, combinando una disposición de tubos concéntricos tipo Golodetz y el núcleo de varillas espirales tipo Dufton. Posteriormente su diseño fue publicado en un artículo en Helvetica Chimica Acta *
Descripción de la columna de Widmer

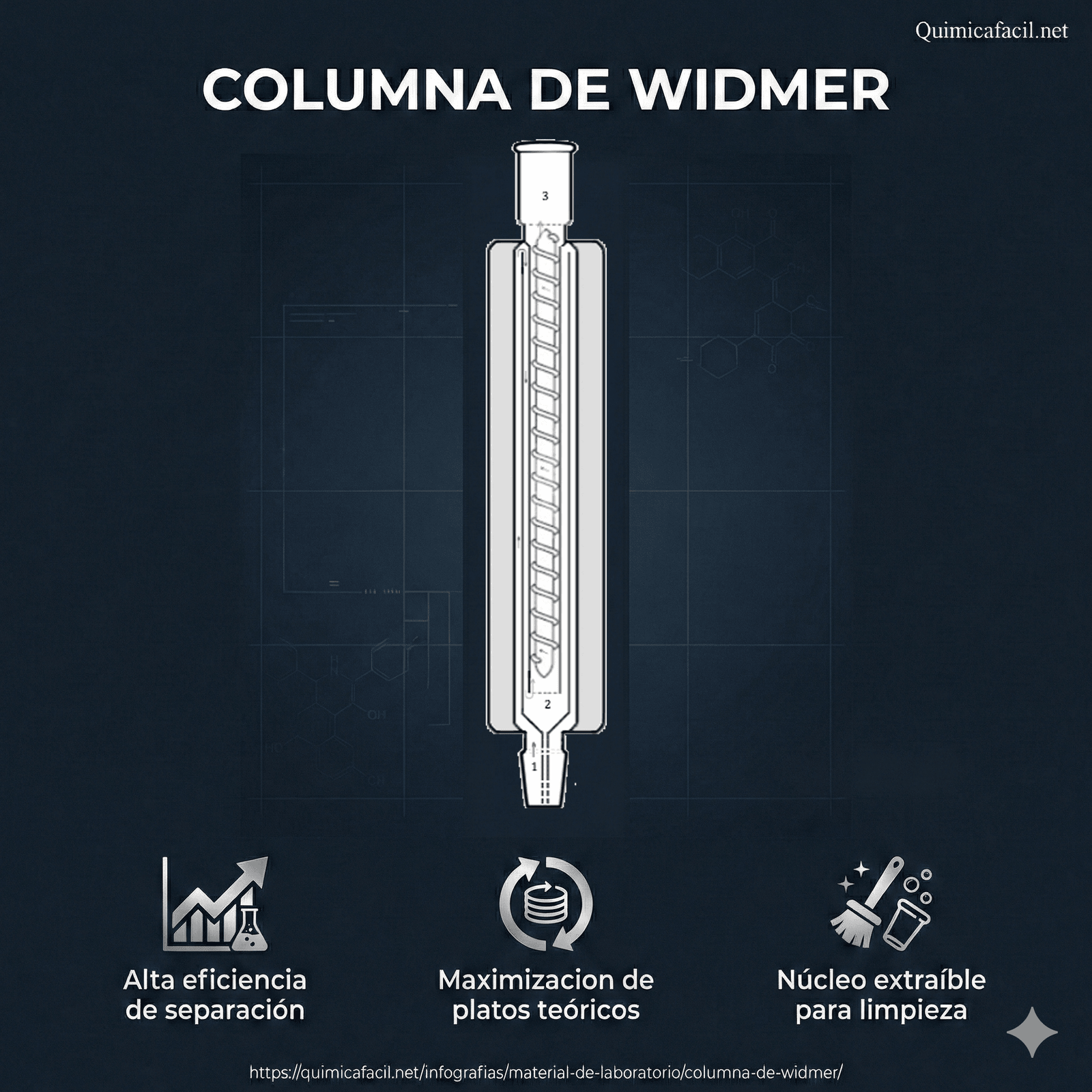

Una columna de Widmer consiste en cuatro tubos concéntricos de vidrio y una varilla central de vidrio, con una varilla de vidrio más fina enrollada alrededor para aumentar la superficie. Los dos tubos exteriores (#3 y #4) forman una cámara de aire muerto aislante (sombreada).
El vapor se eleva desde un matraz en ebullición hacia el espacio (1), sube por el espacio entre los tubos #2 y #3, luego baja por el espacio entre los tubos #1 y #2, y finalmente sube entre el tubo #1 y la varilla central. Al llegar al espacio (3), el vapor se dirige a través de un cabezal de destilación (adaptador de ramificación de vidrio) para su enfriamiento y recolección.
Uso, limpieza y consideraciones
La columna de Widmer se emplea generalmente para el fraccionamiento de vapores de destilación y purificación de reactivos. Se coloca encima del recipiente donde se encuentra la mezcla a purificar o concentrar y se conecta por su parte superior con un accesorio a un condensador.
Debido a su complejidad y dificultad de construcción, su costo es alto. La limpieza de este tipo de columna se realiza empleando solventes y con la ayuda de equipos de ultrasonido.
* Über die fraktionierte Destillation kleiner Substanzmengen; Helv. Chim. Act. 1924, 7, 59
