Columna Vigreux

Tiempo de lectura estimado: 5 minutos

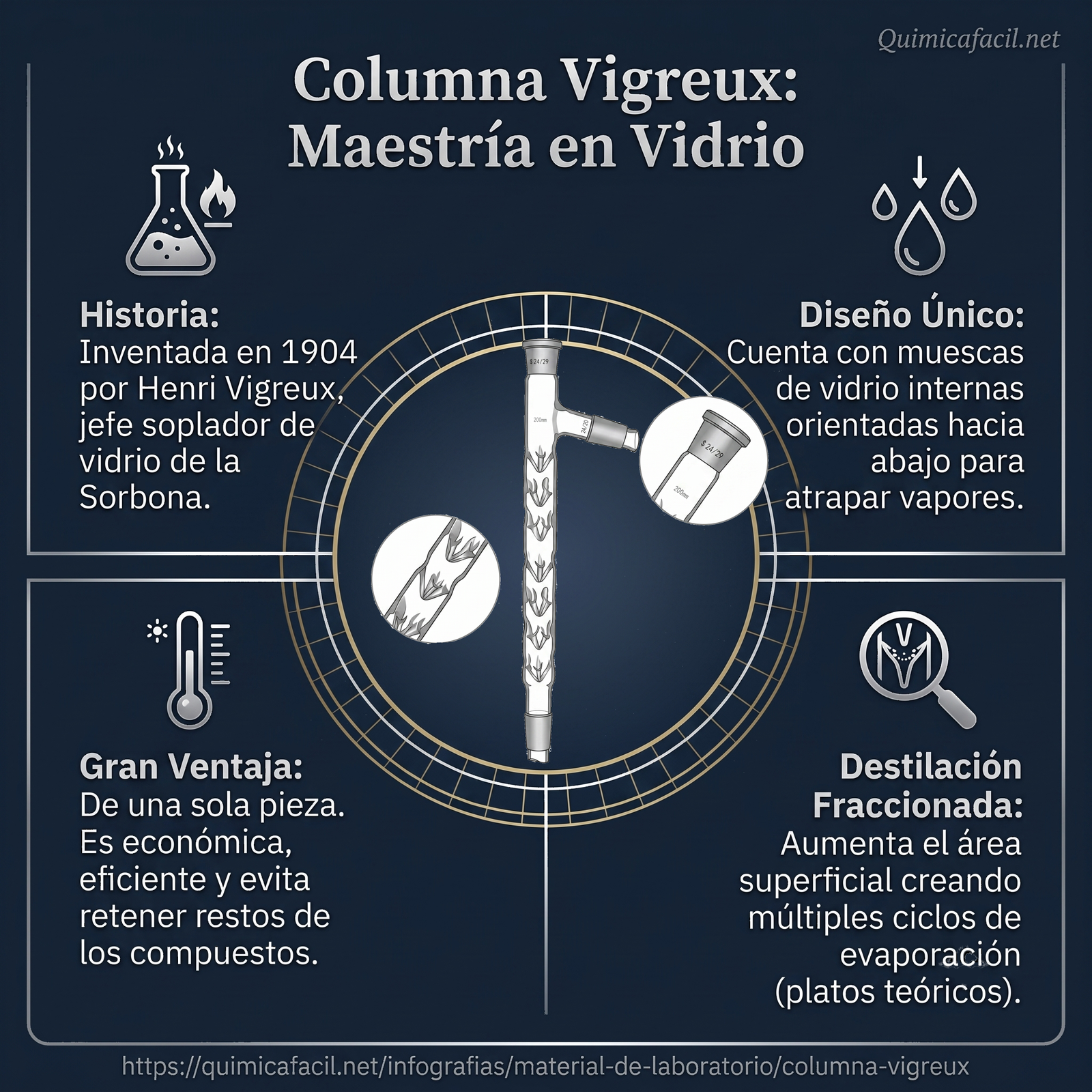

La columna Vigreux es un tipo de columna indentada propuesta por el químico y maestro soplador de vidrio francés Henri Vigreux, quien era un entusiasta por el mejoramiento continuo de los aparatos de vidrio en los laboratorios.

Historia de Vigreux

Henri Narcisse Vigreux nació el 16 de diciembre de 1869, en el pueblo de Parly en el norte de Borgoña, Francia, empezó como un chico de laboratorio en el Instituto de Química de la Sorbona en París, y se abrió camino hasta convertirse en jefe de soplado de vidrio – aunque conservaría el título de Garçon de Laboratoire hasta bien entrados los 50 años.

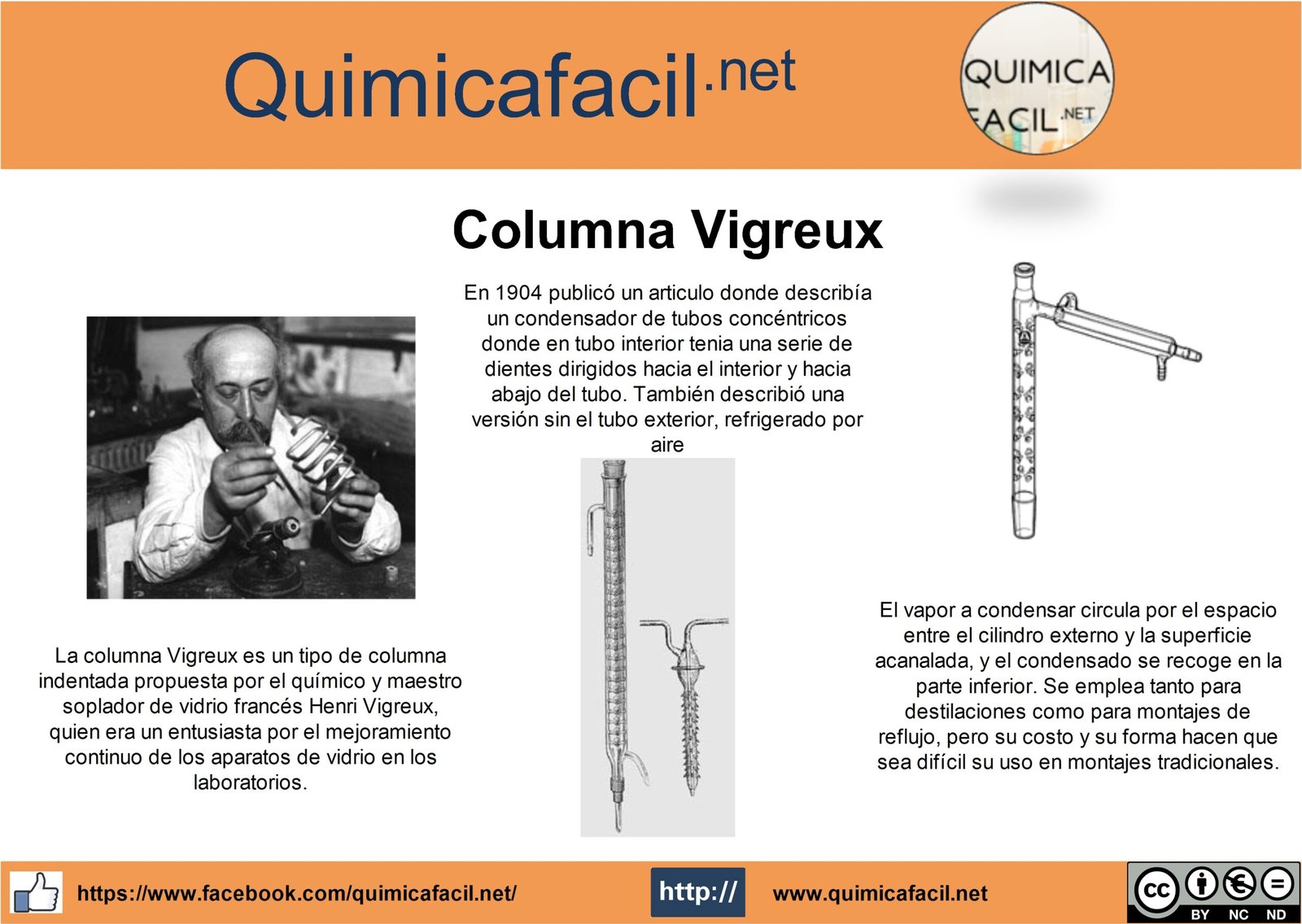

Inusualmente para un soplador de vidrio, Vigreux comenzó a publicar regularmente en la literatura química. En 1904, describió un hermoso y revolucionario condensador de reflujo que consistía en un tubo con camisa de agua, su superficie interna tachonada a intervalos regulares con conjuntos de «placas y coronas», pares de cuatro hendiduras huecas que apuntaban hacia el centro y hacia abajo.

El diseño demuestra una sensación instintiva de destilación y fraccionamiento: las proyecciones se diseñaron para aumentar enormemente la superficie enfriada en contacto con el vapor, y cualquier líquido condensado se devolvía deliberadamente al centro más caliente, promoviendo el contacto entre las fases de vapor y líquido. En el documento también se describían versiones sin camisa del equipo patentado, que podían comprarse en el établissement Leune, una empresa recordada por su impresionante cristalería Art Decó diseñada por Paul Daum, pero que también vendía aparatos científicos a medida, todo ello en un taller de un teatro de cabaret en desuso.

Vigreux estaba muy orgulloso de su invento, defendiéndolo contra todos sus rivales. Cuando un artículo de 1913 describió un aparato de destilación de tres metros de largo, Vigreux demolió las afirmaciones del autor al demostrar el rendimiento superior de su propia columna, aunque sólo tenía un cuarto de longitud.

Primera guerra mundial

En la Primera Guerra Mundial, Vigreux fue destinado a los laboratorios de investigación de la Oficina de Suministro de Petróleo. Encontró tiempo para escribir Le Soufflage du Verre dans les Laboratoires Scientifiques et Industriels (El soplado de vidrio en los Laboratorios Científicos e Industriales) para ayudar a los investigadores a hacer su propia cristalería. Publicado después de su regreso a la Sorbona en 1918, el libro se agotó rápidamente.

El renombre de Vigreux creció tanto que en 1924 fue uno de los primeros en recibir el premio Meilleurs Ouvriers de France, otorgado a los más grandes artesanos del país, y en 1925 fue investido Chevalier de la Legion d’Honneur. Ahora enseñaba en toda Francia, normalmente con un sombrero de marca para cubrir su cabeza cerrada. Publicó mejoras en los equipos Kjeldahl, tubos de análisis, bombas de difusión de mercurio y un hermoso y loco dispositivo en el que un condensador de Vigreux era rematado por un aspirador de agua impulsado por el agua de refrigeración, estableciendo así el flujo de aire a través del sistema. Vigreux argumentaba que se podía utilizar para llevar a cabo reflujos de éter dietílico en recipientes abiertos. La ilustración que acompaña a un quemador Bunsen que calienta el vaso de precipitados sugiere que los disolventes orgánicos se consideraban entonces menos inflamables.

Lo más caprichoso de todo era un condensador «universal»: una sonda lujosamente tachonada, refrigerada por agua, que se podía insertar en el cuello de un matraz calentado sin necesidad de juntas o conexiones. Los prototipos, observó Vigreux, fueron hechos por inválidos de guerra.

También detalló la fabricación de ojos de cristal para los desfigurados en la guerra. Poco después de su última publicación en 1938, se retiró a su pueblo natal de Parly, donde murió el 25 de octubre de 1951. Su libro se puede encontrar ocasionalmente en librerías de antigüedades. La columna de Vigreux, por otra parte, es omnipresente. No hay ningún químico sintético vivo que no deba la pureza de un material de partida o un intermedio o tres a este impresionantemente bello y elegante dispositivo.

Manejo y cuidados de la columna Vigreux

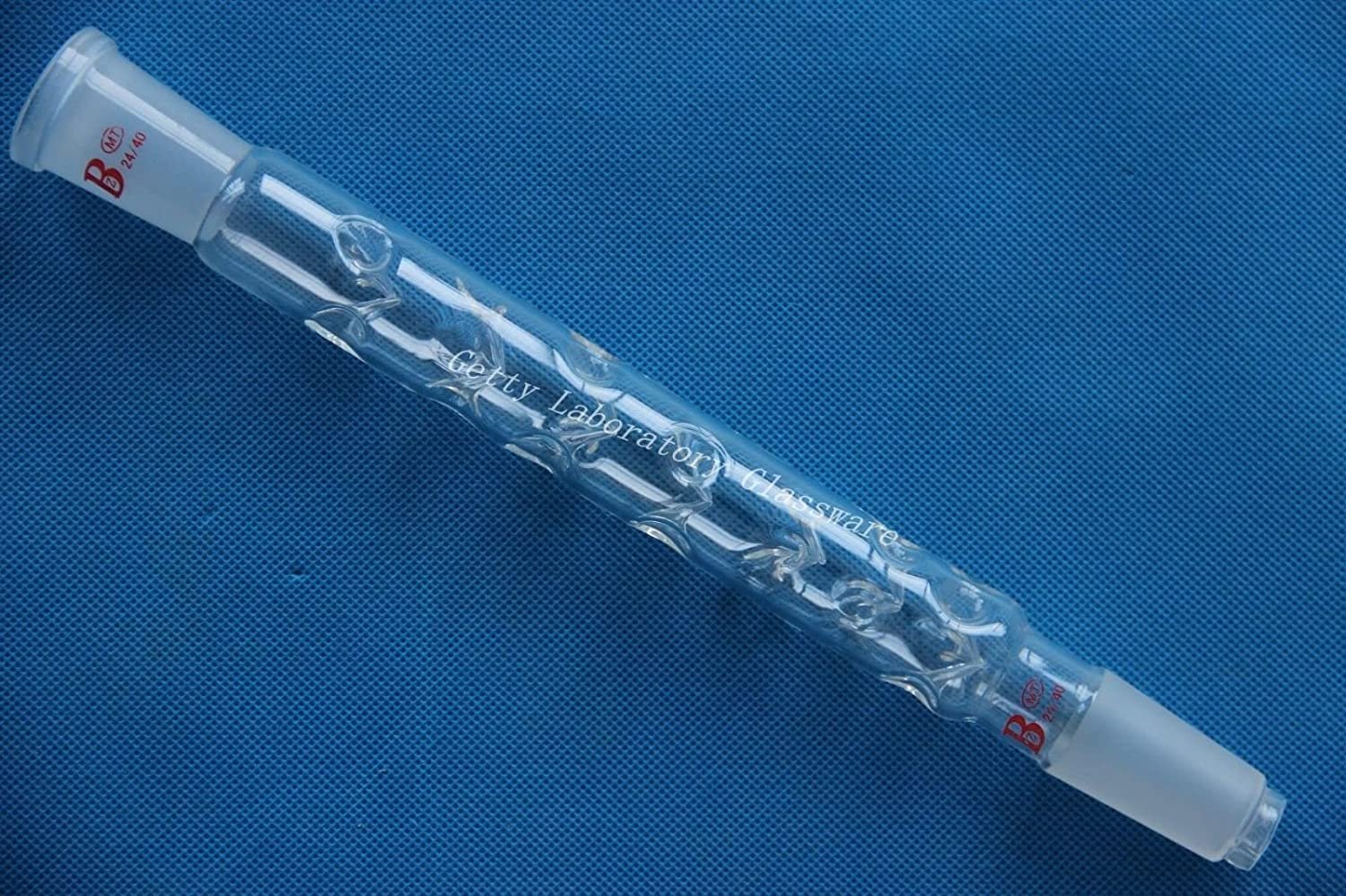

La columna de Vigreux se coloca generalmente en posición vertical sobre el recipiente que contiene la mezcla a separar. El vapor asciende y se condensa en las múltiples hendiduras de su interior, estableciendo equilibrios que enriquecen al vapor en el o los componentes más volátiles de la mezcla, para posteriormente ser condensado. La limpieza de una columna Vigreux no es tan fácil debido a su estructura, por lo que generalmente se sumerge en un baño sónico con solventes adecuados.

Para más información Classic Kit: Vigreux’s column | Opinion | Chemistry World
