Condensador de Dimroth

Tiempo de lectura estimado: 4 minutos

El condensador Dimroth consisten en un espiral de ida y vuelta encerrado en un cilindro de vidrio. Fue desarrollado por el químico alemán Otto Dimroth a inicios del siglo XX.

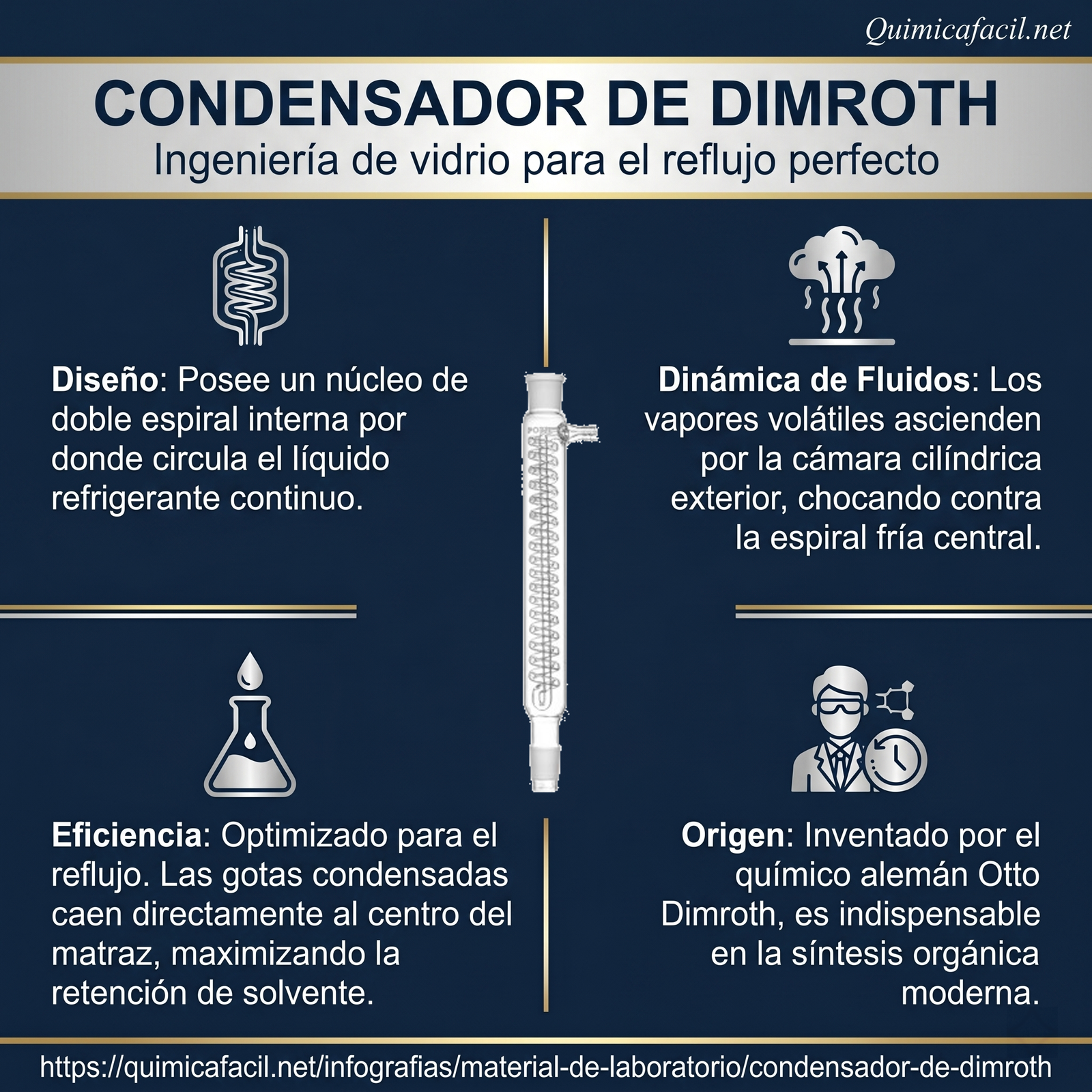

Infografia condensador Dimroth

Características

El condensador Dimroth consiste en una espiral interna descendiente que luego se conecta a una línea de vidrio ascendente, por esta razón la alimentación y salida del liquido refrigerante se realiza en la parte superior del condensador. Los vapores por condensar entran por la parte inferior del condensador y entra en contacto con el espiral por donde circula el líquido refrigerante. Generalmente las conexiones de la entrada y salida de refrigerante son en vidrio estriado o plásticas para facilitar la conexión de las mangueras, mientras que la entrada y salida del condensador son conexiones en vidrio esmerilado de tamaño estándar o la parte superior puede estar abierta a la atmosfera.

Detalle condensador Dimroth
Detalle de la parte superior e inferior de un condensador Dimroth

Uso y manejo de un condensador Dimroth

Debido a su espiral y posterior retorno, posee más área de transferencia de calor si se compara con un condensador de espiral tradicional, por esta razón tiene una alta capacidad para la condensación de vapores. Esta característica también lo hace especialmente frágil, pues la mayoría de los fabricantes en sus diseños no apoyan el espiral en el interior del condensador contra la pared interna, sino solo se encuentra unido por la entrada y salida de refrigerante, por lo tanto, si en la manipulación y limpieza de aplica fuerza desproporcionada, puede romperse el espiral. La limpieza de un condensador Dimroth generalmente es sencilla, ya que el espacio entre la espiral y la pared del condensador es lo suficientemente amplia para poder introducir un cepillo delgado

Rotavaporador con condensador Dimroth
Rotavaporador con condensador Dimroth, observe la salida lateral inferior para la recuperación de solvente

Este tipo de condensadores se encuentran generalmente en rotavaporadores a presión atmosférica y a baja presión, gracias a su alta capacidad de condensación, facilita la recuperación de solvente o de analitos valiosos. Generalmente se emplea de manera vertical y en ocasiones tienen una salida lateral en la parte inferior donde se recoge el solvente recuperado.

Otto Dimroth, el padre del condensador

Otto Dimroth estudió en las universidades de Múnich y Estrasburgo (1895 se doctoró bajo la tutela de J. Thiele). Tras trabajar en la industria durante 2 años, retomó la carrera universitaria en 1897, habilitándose en Tubinga en 1900, y fue profesor y jefe del departamento de orgánica del Laboratorio Estatal de la Universidad de Múnich en 1905-13, profesor y director del Instituto Químico de Greifswald en 1913-18, y en Würzburg desde 1918.


El trabajo científico del doctorado de Dimroth se basó en parte a problemas puramente orgánicos, y en parte se extiende a áreas limítrofes de la química orgánica y física. Se pueden mencionar los siguientes: Mercuración de compuestos aromáticos, investigaciones sobre triazoles y tetrazoles, y triazenos. Su interés por los problemas físico-químicos le llevó al estudio de los compuestos desmotrópicos (tautomerismo), especialmente la relación entre la solubilidad y la posición de los equilibrios tautoméricos.

También es conocido por sus trabajos sobre los tintes (ácido carmínico, quermínico, laccínico) y por el uso del tetraacetato de plomo como nuevo agente oxidante, cuya aplicación por él mismo y sus alumnos (por ejemplo Criegee) condujo a resultados sorprendentes. En las últimas décadas se dedicó a la cuestión de las correlaciones entre la afinidad y la velocidad de reacción.

Para más información Types of Condensers | Hobby Chemistry
