Estimated reading time: 8 minutos
Una pinza para tubos de ensayo se utiliza, como su nombre lo indica, para sostener tubos de ensayo. Se emplea para mantener un tubo de ensayo en su lugar cuando está caliente o no debe tocarse.
Por ejemplo, una pinza para tubos de ensayo se puede usar para sostener un tubo mientras se calienta. Además, al calentar el tubo con líquido o sólido en su interior, la pinza debe sujetar firmemente el tubo de ensayo para que se sostenga de manera segura mientras se calienta.
En particular, para calentar líquidos, al sostener un tubo de ensayo con una pinza, es importante que se alinee con la mesa del laboratorio y que el extremo abierto del tubo apunte lejos de ti o de cualquier persona cercana.
Además, al usar una pinza para tubos de ensayo, la distancia adecuada entre la pinza y la parte superior del tubo de ensayo es de aproximadamente 3 centímetros.
Estructura y propósito
Estructuralmente, las mordazas de una pinza para tubos de ensayo se cierran automáticamente mediante un resorte y se pueden ajustar manualmente.
El propósito de una pinza para tubos de ensayo es sostener únicamente un tubo de ensayo, ya que no está diseñada para matraces u otros objetos más pesados. También se utiliza cuando se quiere quemar algo pequeño que no se puede sostener con la mano.
Historia de la pinza para tubo de ensayo
La omnipresente pinza de alambre con resorte para tubos de ensayo es un dispositivo tan simple, lógico y conveniente que tendemos a asumir que se ha usado desde siempre. Sorprendentemente, fue inventada alrededor de 1886 por un químico estadounidense, John T. Stoddard.
Aunque los catálogos de suministros químicos, desde 1893 hasta el presente, han enumerado este artículo como la «pinza para tubos de ensayo Stoddard», el propio Stoddard sigue siendo relativamente desconocido
Como se sostenían los tubos de ensayo antes
Antes de 1890, la pinza para tubos de ensayo más utilizada era una tira de papel grueso enrollada alrededor del tubo de ensayo (la cual sigue siendo una técnica de último recurso en el laboratorio si no hay pinzas disponibles).
Campbell Morfit, en su enciclopédica obra Manipulaciones Químicas y Farmacéuticas de 1857, describió un sofisticado «soporte de resorte, consistente en un mango de madera fijado a dos piezas planas de lámina de latón, con muescas en los extremos para formar un cierre redondeado, ajustado o aflojado mediante un deslizador».
Un texto destacado de 1873 describía «tenazas de madera, hechas con dos trozos de madera de aproximadamente un pie de largo, articulados juntos en la parte trasera y conectados al mismo tiempo y mantenidos separados por un resorte deslizante de acero o latón, algo similar a los utilizados en ciertas tijeras de podar»
Mejorando las pinzas
Los catálogos de suministros químicos de la década de 1890 y principios de 1900 ofrecían una pinza para tubos de ensayo hecha de dos piezas de madera con muescas, unidas por una banda elástica gruesa. John T. Stoddard consideraba esta pinza inadecuada y en 1890 publicó un artículo describiendo su «Nuevo Sujetador para Tubos de Ensayo»:
“La molestia experimentada al usar el sujetador común de madera para tubos de ensayo me llevó, hace algunos años, a intentar idear un sujetador que cumpliera su función de manera más perfecta. El sujetador de madera es torpe, su banda elástica se pudre y es propensa a romperse en momentos inoportunos, la clavija se despega y se cae, y aun en su mejor estado solo sujeta de manera segura tubos de ensayo de tamaño medio… El nuevo sujetador ha estado en uso en mi laboratorio durante cuatro años, y ha dado tan buenos resultados que me atrevo a señalarlo en una forma que recientemente ha sido algo mejorada. Está hecho de alambre de latón y se abre al presionar los lados rectos del mango; sus mandíbulas se abren hasta un ancho de 5 cm y sostiene firmemente cualquier tubo de 5 mm en adelante. Recientemente he hecho fabricar un tamaño más grande con alambre más rígido con el fin de sujetar matraces, etc. Resulta muy conveniente como sujetador de frascos lavadores cuando se lava con agua hirviendo, y también para sostener vasos de precipitados al decantar soluciones calientes. Ambos tamaños son proporcionados por la Victor Manufacturing Co., Northampton, Mass.”
El artículo de Stoddard incluía un dibujo de la pinza que es casi idéntico a los que aparecen en los catálogos de equipos actuales.
Un poco sobre el padre de la pinza
John Tappen Stoddard (1852-1919) se graduó de Amherst en 1874 y recibió un doctorado bajo la dirección de Hans Hilbner en Gotinga, Alemania, en 1877. Al unirse a la facultad de Smith College, Northampton, Massachusetts, en 1878, sirvió durante 41 años como profesor de química y física. Un nuevo edificio de química que ayudó a diseñar en 1898 fue nombrado Stoddard Hall después de su muerte.
Principalmente un educador más que un investigador, fomentó la investigación de pregrado en Smith y escribió textos de química que fueron ampliamente utilizados en varias ediciones, incluyendo un volumen sobre análisis cualitativo, dos textos de química general, un manual de laboratorio para química general y un texto de química orgánica. Un aspecto ligeramente diferente de su personalidad se revela en su libro “The Science of Billiards with Practical Applications”, que publicó en 1913.
La pinza de Stoddard se abre paso
Una búsqueda en los primeros catálogos de suministros químicos estadounidenses revela que la pinza de Stoddard fue rápidamente aceptada.
El catálogo de 1893 de Emil Greiner listaba: «Pinzas, de latón, forma de Stoddard, en dos tamaños, la más pequeña adecuada para todos los tamaños de tubos de ensayo; la más grande, de alambre más rígido, para sostener matraces, frascos lavadores con agua hirviendo o vasos de precipitados al decantar soluciones. Tamaño pequeño, 20 centavos cada una; tamaño grande, 25 centavos».
Este mismo catálogo también ofrecía el modelo de banda elástica de madera por 15 centavos y el modelo de mango de madera y metal con cierre deslizante por 40 centavos. El catálogo de Arthur H. Thomas de 1906 listaba el modelo de banda elástica de madera por 15 centavos y la «Pinza para Tubos de Ensayo de Stoddard» por 15 y 20 centavos en alambre de latón y por 10 y 15 centavos en alambre «niquelado».
El catálogo de 1914 de E. H. Sargent ofrecía «Pinzas de Stoddard para Tubos de Ensayo, de latón con resorte» por 10 centavos y una pinza de madera de «construcción mejorada con resorte de alambre» por 10 centavos. Esta última era del tipo pinza de ropa, que, a pesar de su aspecto anticuado, aún estaba disponible en algunos catálogos de 1991.
Evolución de la pinza para tubo de ensayos
Aunque el diseño original de Stoddard todavía está disponible en todos los catálogos de equipos actuales, algunos proveedores ya no utilizan su nombre en la lista. La pinza se atribuye a Stoddard en el catálogo de Sargent-Welch de 1991, en el catálogo de 1990 de Carolina Biological Supply Co. y en el catálogo de Cenco de 1990.
El catálogo de Arthur H. Thomas de 1988 identifica este modelo como «Sujetador de tubos de ensayo, Thomas», pero ofrece un modelo modificado como «Stoddard-Thomas». Los catálogos recientes de Fisher Scientific no usan el nombre Stoddard, pero sus catálogos de 1972 y anteriores lo identificaban como «Pinza, Stoddard». Algunos proveedores también listan un segundo modelo de Stoddard con «agarraderas para dedos» y una «Pinza Stoddard para platos, para sostener y manipular platos de evaporación».
Tipos de pinzas para tubo de ensayos
Aunque el diseño propuesto por Stoddard hace ya mas de un siglo sigue siendo el proferido en muchos laboratorios de enseñanza e investigación del mundo, en los catálogos se pueden encontrar aun pinzas para tubos de ensayo de diferentes estilos y materiales.

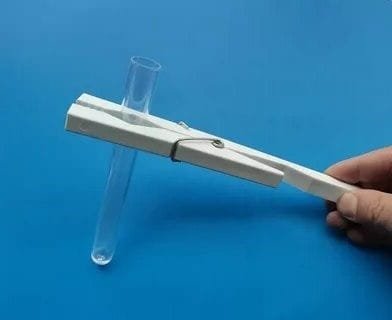

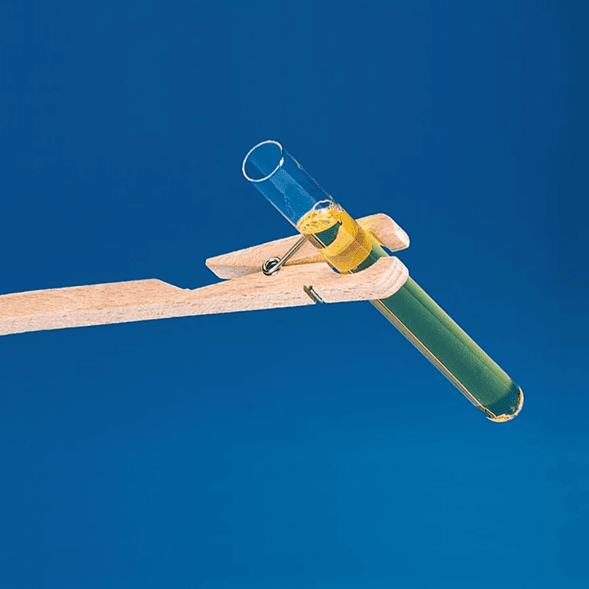

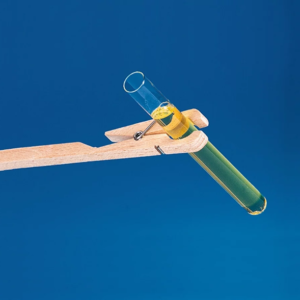

Las pinzas más comunes en los catálogos son las pinzas Stoddard, pero aun es posible conseguir pinzas tipo pinza para ropa bien sea de madera o de plástico, en especial en kits para enseñanza básica de la química o kits didácticos, donde no se calentarán los tubos de ensayo.
También es posible encontrar pinzas para tubo de ensayo con seguro deslizante o también llamadas tipo Morfit, con mango de madera, ideal para sostener por largo tiempo el tubo de ensayo sin mayor esfuerzo, pero con el inconveniente de no poder soltar un tubo caliente de manera segura y rápida. Una variante que también se comercializa es la pinza con seguro de mariposa, que tiene las mismas ventajas y desventajas.
Para más información The Stoddard Test Tube Clamp
